光纖式氧氣測量?jì)x FireSting-O2
氧氣測量的革命性技術，特別適合光合放氧、水體和土壤微生態研究的測量
主要功能：
光纖式氧氣測量?jì)x采用REDFLASH染料發光技術，具有高精度、高穩定性、低功耗、受干擾程度低、響應快速等特點，已經有廣泛的應用和科研成果；且可連接類型多樣的氧氣傳感器，滿足不同實驗需求。PyroScience擁有多項新技術，且不斷精益求精，使光纖式氧氣測量?jì)xFireSting-O2成為高精度氧氣測量領域的標桿，優化設計的生產流程也使得FireSting-O2在保持產品高性能的同時維持具有競爭力的價格。
應用領域：
l 水體溶解氧、藻類及藻類生物膜和植物的光合作用與呼吸作用測量
l 水生動物（魚類、水生昆蟲等無脊椎動物、浮游動物）等呼吸代謝測量
l 陸生動物、實驗動物、動物組織、血液等呼吸代謝測量
l 土壤、濕地、海洋沉積、河湖沉積剖面氧測量
l 生物反應器、發酵過程、酶動力學、細胞培養等氧測量
l 糧食食品儲運、葡萄酒等氧測量
l 污水處理、沼氣、垃圾填埋場、有機物降解等氧測量
產品特點：
l 采用REDFLASH新技術精確、靈敏的檢測氧氣
l 內置濕度和大氣壓傳感器快速準確不間斷的進行數據補償
l 在氣相、液相、半固相等各種環境中測量氧含量，特別適合光合放氧測量
l 提供1，2或4通道版本
l 既可連接微型傳感器，小型傳感器，堅固型探針、可換帽探針、納米探針、耐溶劑探針，也可連接非接觸式點狀傳感器（測量杯、呼吸瓶、流通室芯片）
l 傳感器末端直徑從50 μm至3 mm
l 一臺FireSting-O2可以同時連接幾個不同測量范圍（標準和痕量）、不同種類分析物傳感器一起使用
l 通過USB連接PC供電和控制；或獨立供電，采用Broadcast模式運行和模擬通道輸出數據
l 可提供OEM定制
l 新版PyroScience Workbench可同時連接10臺氧氣測量?jì)x，還可進行漂移補償和氧氣速率計算
革命性的REDFLASH技術
由PyroScience發明的REDFLASH技術基于只對氧氣敏感的REDFLASH染料發光材料。REDFLASH染料受紅光(λ=620 nm)激發后，會(huì )根據氧氣含量的多少發出不同強度的近紅外光（760nm NIR）。通過NIR強度的測量可以反映氧氣含量。REDFLASH技術擁有高精度、高穩定性、低功耗、受干擾程度低、響應快速等特點。紅色激發光可有效的減小自發熒光的干擾并降低對生物體的脅迫。
REDFLASH染料被紅光激發后會(huì )發出NIR，隨氧氣濃度上升發出的NIR逐漸降低（淬滅效應）。A）低氧濃度下高NIR發射；B）高氧濃度下低NIR發射
主要技術參數：
重量： | 290 g |
尺寸（寬x長x高）： | 78 x 120 x 24 mm |
接口類型： | USB |
測量原理： | REDFLASH染料發光技術 |
O2傳感器類型： | 微型傳感器，小型傳感器，堅固型探針、可換帽探針、納米探針、耐溶劑探針，點狀傳感器（測量杯、呼吸瓶、流通室芯片） |
外部溫度傳感器： | 型號：TDIP15，類型：4線PT100，測量范圍-30°C-150°C ，分辨率0.02°C，精度±0.5°C |
內置大氣壓傳感器 | 測量范圍300-1100mbar，分辨率 0.06mbar， 精度±3mbar |
內置濕度傳感器 | 測量范圍0-100%RH，分辨率0.04% RH，精度±0.2%RH |
輸入通道： | l 1、2或4個光學（氧氣或溫度） l 1個PT100溫度 |
測量范圍： | l 氣相：0-50% O2、 液相：0-22 mg/L (DO) (標準傳感器) l 氣相：0-10% O2、液相：0-4.5 mg/L(DO) (痕量傳感器) |
檢測限： | l 氣相：0.02%、液相：0.01 mg/L (DO) (標準傳感器) l 氣相：±0.005%、液相：0.002 mg/L (DO) (痕量傳感器) |
精度： | l 氣相：±0.2%(20% O2)、液相：±0.01mg/L(標準傳感器) l 氣相：±0.02%(1% O2)、液相：0.001 mg/L at 0.1 mg/L (痕量傳感器) |
響應時間（t90）： | 低至0.3 s (氣體/溶解氧) |
最大采樣頻率 | 10-20個樣品/秒 |
支持系統： | Windows 7/8/10/11 |
供電： | USB (5VDC、50mA，最大不超過70mA) |
擴展接口 | 串行接口(UART)， ASCII通信協議 |
模擬輸出 | 4個獨立模擬輸出，0-2.5VDC, 14位分辨率 |
操作/儲存條件： | l 0 ~ 50℃ / -10-60oC l 非冷凝 |
可選模塊： | l OEM |
系統組成:
FireSting-O2是一款高精度、緊湊型、基于PC的光纖式氧氣測量?jì)x，可提供單通道、雙通道及四通道版本?？蓮V泛用于實驗室和野外短期調查或長期監測使用，以及工業領域的氧氣監測。主機通過USB接口連接電腦供電和控制；每種型號的主機均包含一個溫度傳感器接口，用以連接PT100型（例如TDIP15）溫度探頭。
1. FireSting-O2主機
| 圖中為四通道FireSting-O2主機， 4個光學通道，可連接光學氧氣和溫度探頭；1個PT100溫度探頭接口。 |
2. 不同類型的傳感器
傳感器 | 型號 | 分析物 | 應用 |
堅固型探針、可換帽探針
| OXROB… | 氧氣 | 攪拌的溶液、氣體 |
TPROB … | 溫度 | ||
可伸縮針狀傳感器
| *OXR… | 氧氣 | 溶液、氣體及半固體樣品 |
TPR… | 溫度 | ||
固定針狀傳感器*
| *OXF… | 氧氣 | 氣體及溶液及半固體樣品（特別是海水） |
TPF… | 溫度 | ||
OXF…-PT | 氧氣 | 氣體(刺穿隔膜/包裝) | |
裸露式光纖傳感器*
| *OXB… | 氧氣 | 溶液、氣體及定制 |
TPB… | 溫度 | ||
耐溶劑探針
| OXSOLV... | 氧氣 | 許可的極性、非極性溶劑 |
納米探針
| OXNANO | 氧氣 | 水溶液及微流體的應用 |
點狀傳感器、自粘點狀傳感器
| OXSP5 | 氧氣 | 溶液、氣體 |
TPSP5 | 溫度 | ||
呼吸檢測瓶、合并檢測瓶
| OXVIAL… | 氧氣 | 溶液、氣體 |
TOVIAL… | 溫度、氧氣 | ||
流通室芯片
| OXFTC… | 氧氣 | 溶液、氣體 |
OXFTCR | 氧氣 | ||
TPFTC2 | 溫度 | ||
TOFTC2 | 溫度、氧氣 |
3. 手動微操縱臺（Micromanipulator）
當需要精確測量半固體（如底泥、biofilm等）中的氧氣濃度，特別是需要精確的分層測量時，可以使用手動型微操縱器MM33操縱光纖氧氣傳感器。MM33可以X，Y，Z軸手動定位，三個軸的三個控制旋鈕的位置非常緊湊和方便。當固定上針狀探針以后，通過手動控制微操縱器將探針準確的移動到樣品內部的指定部位，操作精確平穩，以獲取精確測量結果。技術參數：重650g，尺寸65 x 200 x 160 mm，可固定6.5 - 12mm直徑的傳感器，x / y / z軸調節范圍20 mm / 25 mm / 37 mm，x / y / z軸分辨率約100 μm / 100 μm / 10 μm。 |
|
為了獲取穩定測量，需要重型支架HS1或輕型支架LS1以穩定支撐MM33微操縱臺。微操縱臺重型支架10kg，輕型支架4.5kg；尺寸400 x 360 x 560 mm，穩定支撐微操縱臺；擺動自由三角基；最多可裝載4臺微操縱臺；2根直徑12mm，高500 mm的安裝桿，耐酸和海水。 |  |
應用舉例:
1.葉片組織的氧含量測定
|
|
| 圖片來源：Courtesy of J. Kirchberg and M. Fischer, Martin-Luther-University, Halle-Wittenberg, and J. Bravidor, Department of Lake Research, Helmholtz Centre for Environmental Research UFZ, Magdeburg (both in Germany) | |
2.針葉裂隙的氧含量測定
臺灣云霧林中的臺灣扁柏Chamaecyparis obtuse var. formosana，通過顯微結構調查發現其90%的氣孔聚集在針葉裂隙內，并根據氧氣測量和熒光劑示蹤發現往裂隙加的水滴并不會(huì )進入裂隙中。說明臺灣扁柏具有疏水性，氣孔隱窩、氣孔聚集等“旱生型”特征，裂隙存在一層空氣層（葉氣膜），可防止沉降、霧和水汽凝結覆蓋氣孔，使得其在高濕環境中保持二氧化碳吸收和進行光合作用。
氧傳感器(50μm直徑針尖)放置在裂隙處。a.干燥的葉；b, c. 加一滴5μl水滴；d. 加三滴5μl水滴
參考文獻：Pariyar S , Chang S C , Zinsmeister D , et al. Xeromorphic traits help to maintain photosynthesis in the perhumid climate of a Taiwanese cloud forest[J]. Oecologia, 2017, 184(3):1-13.
3.珊瑚總初級生產力的研究
澳大利亞大堡礁的大型珊瑚Montastrea curta在流通室中照射不同強度的光照，隨水深度不同測定其O2含量并計算初級生產力GPP，并測定了其量子產率(QEs)；發現在640 μmol m-2 s-1的中等光照強度下，雖說能量利用效率很低（僅4%），但達到很高的光合效率（0.1 O2 photon-1）。說明珊瑚是一種高效的光收集器，能夠將光分布在珊瑚/組織微結構冠層上，從而使其光合微藻的量子產量很高。

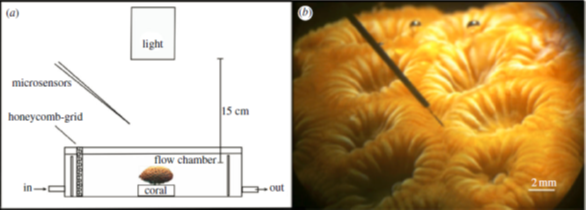

珊瑚在不同光照強度下的光合速率（O2含量計算）測定的實驗設置和氧氣傳感器布置

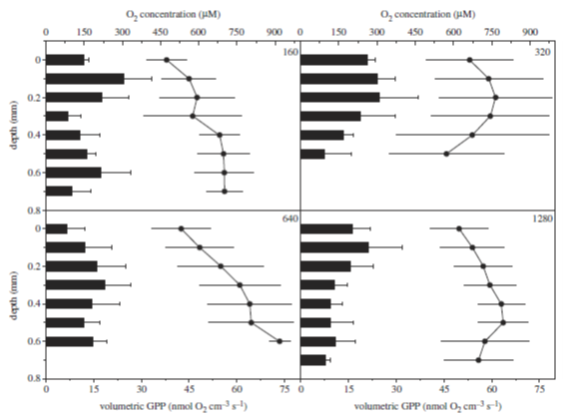

四種不同的光照強度下(160、320、640和1280 μmol m-2 s-1)，總初級生產力(nmol O2 cm-3 s-1) (黑色條形圖)和相應的O2濃度(μM)(線條及圓點)的水深度垂直分布圖
參考文獻：Brodersen K , Lichtenberg M , Ralph P , et al. Radiative energy budget reveals high photosynthetic efficiency in symbiont-bearing corals[J]. Journal of the Royal Society Interface, 2014, 11(93):20130997.
4.沿海海底草甸的氧含量測定
原位監測保加利亞Byala海灣（A）和韓國Hoopo海灣（B）沿海水域海草草甸的氧氣，通過渦度協方差技術計算氧氣通量。BY和HP兩個海岸海草草甸每天的平均凈氧氣通量分別為：-474到326mmol O2m-2d-1和-74到482 mmol O2m-2d-1；且凈O2產量與光合有效輻射(PAR)呈現顯著相關關系(P-I曲線)；流速在3.30 到6.70 cm s-1時，群落代謝在白天和晚上分別顯著增加了20和5倍，說明流速可能是群落光合作用的主要影響因素。最終， BY的凈生態系統代謝為- 17mmol O2m-2d-1，為異養；而HP為36mmol O2m-2d-1，為自養狀態。

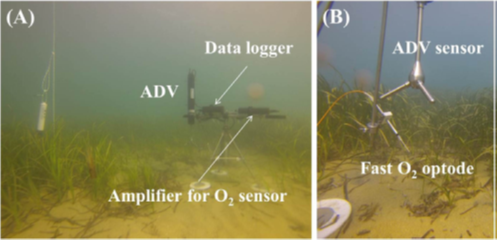

保加利亞Byala海灣（A）和韓國Hoopo海灣（B）沿海水域海草的氧氣測量

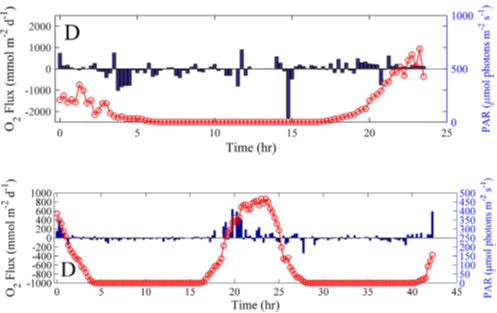

BY海灣（上）和HP海灣（下）沿海水域海草的15分鐘氧通量和光合有效輻射(PAR)；正通量代表海草釋放O2
參考文獻：Lee J S , Kang D J , Hineva E , et al. Estimation of net ecosystem metabolism of seagrass meadows in the coastal waters of the East Sea and Black Sea using the noninvasive eddy covariance technique[J]. Ocean Science Journal, 2017, 52(1):1-14.
5.深海沉積物的原位氧含量測定
原位檢測了北極深海（2500m）沉積物中的氧通量，在沉積物邊界層低氧梯度和通量、低湍流和低顆粒含量的限制條件下，計算得到的渦度協方差湍流氧通量(-0.9+-0.2 (SD) mmol O2m-2d-1)、溶解氧通量 (-1.02+-0.3 (SD) mmol O2m-2d-1)和沉積物培養室法測得的總吸氧量(-1.1+-0.1(SD) mmol O2m-2d-1)具有一致性，說明該位點以微生物介導的耗氧量為主，底棲生物平均碳礦化速率為4.3gC m2 yr-1，超過了沉積物采集器測定到的顆粒有機物年沉積量。
圖片來源： Dr. Frank Wenzhoefer, group for Deep Sea Ecology and Technology, Alfred-Wegener-Institute for Polar and Marine Research, Bremerhaven, and Max-Planck-Institute for Marine Microbiology, Bremen (both inGermany)
參考文獻：Donis D , Mcginnis D F , Holtappels M , et al. Assessing benthic oxygen fluxes in oligotrophic deep sea sediments (HAUSGARTEN observatory)[J]. Deep-Sea Research Part I, 2016, 111:1-10.
6.歐洲鱸魚的組織供氧測定
瑞典Forsmark的瀉湖，因核電站冷卻用抽走了冷水，周邊溫暖的污水直接注入引起了緩慢的水溫升高，很多種類的魚已經消失，而歐洲鱸魚成為優勢種。利用光學氧傳感器測定了高溫下鱸魚(Perca fluviatilis Linneaus)的有氧代謝率和靜脈血氧分壓，并測定臨界高溫CTmax。發現增氧操作引起了23°C下有氧范圍的雙倍增大，而臨界高溫CTmax(34.6±0.1)與對照（34.0±0.5°C）沒有顯著增加；而缺氧操作在有氧范圍和CTmax方面與對照都沒有顯著差異。說明氧限制并不是決定魚類CTmax的普遍機制。
在靜脈竇中植入一種定制的光學傳感器，用于連續測量靜脈血液中的氧氣分壓。
圖片來源： Timothy Clark – Australian Institute of Marine Science, Townsville, Australia.（左）Erik Sandblom – University of Gothenburg, G?teborg, Sweden.（右）

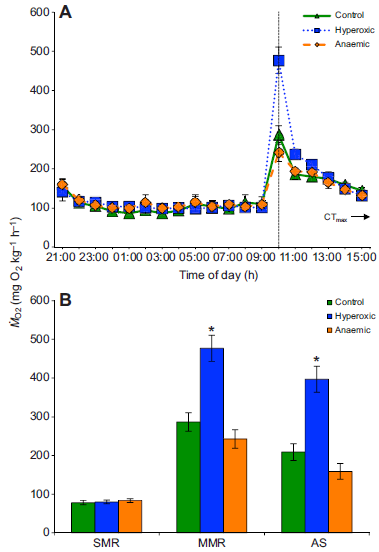

歐洲鱸魚在富氧hyperoxic和缺氧anaemic下的代謝反應。A.耗氧速率(M?O2)不受處理影響; B. 23°C標準代謝率(SMR),最大
代謝率(MMR)和有氧范圍(AS)
參考文獻：Brijs J , Jutfelt F , Clark T D , et al. Experimental manipulations of tissue oxygen supply do not affect warming tolerance of European perch[J]. Journal of Experimental Biology, 2015, 218(15):2448-2454.
7.蚯蚓生活的人工土柱中氧氣測定
將葡萄糖制備的壓實土塊加入人工土柱后，檢測土柱中氧含量變化，發現氧氣含量隨時間變化下降。這是由于葡萄糖的加入引起土壤動物（蚯蚓）的生物呼吸作用增強，消耗氧氣并產生二氧化碳。
利用氧氣傳感器監測土柱中氧氣變化
土柱中加入葡萄糖土塊后，土壤氧氣含量（%）隨時間下降
圖片來源： Hochschule Osnabrück (Germany), Faculty of Agricultural Sciences and Landscape Architecture
產地：德國Pyro Science
