AgriPhenoCloud DT80智能數據采集器可進行多功能通用型測量。其機身結構緊湊、堅固、合理，單機能夠獨立工作，具備低能耗，支持U盤，18位精度，多種通訊方式進行數據傳輸及單機顯示功能。
智能數據采集解決方案
AgriPhenoCloud DT80智能數據采集器可進行多功能通用型測量。其機身結構緊湊、堅固、合理，單機能夠獨立工作，具備低能耗，支持U盤，18位精度，多種通訊方式進行數據傳輸及單機顯示功能。
AgriPhenoCloud DT80可以實現多達10個獨立的模擬量輸入或者15個通用參考模擬量輸入，支持多個SDI-12傳感器組成的網絡(luò )測量系統，帶有Modbus功能，可用于SCADA系統，DT80同時具有FTP(文件傳輸協議)和強大的網絡(luò )通訊功能，并具備12V可調節輸出電壓，以保證傳感器的電量需求。
多種通用型測量通道
具有測量模擬量、數字量、高速計數器輸入量、相位編碼器輸入量和可編程串行數據量的傳感器通道，因此可簡單、直接的連接多種不同形式的傳感器和數據測量裝置。AgriPhenoCloud DT80可用于采集溫度、電壓、電流、4-20mA回路電流、電阻、電橋、應變儀、頻率、數字，或連接智能傳感器進行數據采集，同時可對采集到的不同原始數據進行計算，按所需要的工作單位或統計報告的形式將原始數據或計算結果返回到上位機。通過計劃設置實現分組采集、數據記錄、報警設置和控制作業以滿足不同的測量要求。智能傳感器、GPS、PLC和其他智能裝置可通過DT80的兩個串行傳感器接口(RS232或RS422、485)進行連接?？蛻?hù)可選用 dataTaker的CANgate與DT80連接，實現CAN總線監測及數據采集。
強大的數據存儲和通訊功能
內存多達1千萬條數據，用戶可根據數據量大小自定義內存空間及內存形式，用多個獨 立的計劃實現不同的目的。當設定的內存被占滿時，可選擇設置覆蓋或停止采集。用戶可選擇用報警的動作完成數據存檔，或拷貝數據到U盤，或將數據經由FTP傳遞給上位機。
信號通訊可經由Modem支持的RS232串口、USB接口、以太網和U盤端口來實現。DT80可通過近距在線、遠程遙控、互聯網連接、網絡(luò )服務器實現經由瀏覽器訪問文檔和數據庫。無需在上位機安裝任何特殊軟件，也不需上位機發出任何指令，通過互聯網、移動電話的網絡(luò )系統或FTP(文件傳遞協議)即可及時將數據傳遞到您的辦公室。
| 儀器特點 |
| ||||||||
? 采用雙通道分離技術 ? 多達15個模擬（±50V）傳感器通道 ? 可拓展至多達300個模擬量通道 ? 支持SDI-12通道 （可拓展成多種傳感器網絡(luò )） ? 2個智能串口通道 ? 可使用用于SCADA連接的Modbus協議 ? Web和FTP客戶端/服務器瀏覽 ? 可用U盤進行數據采集和程序傳輸 | |||||||||
應用領域 | |||||||||
科研教學、農業研究及應用、氣象站、能耗監測、環境監測、溫度監控、熱敏電阻、水產業、建筑結構監測、應變監測及記錄、生產過程監測、故障診斷、機械工作效率測試及監測、壓力、測力傳感器、流量、車輛監測、GPS、CANgate (可選擇）、CAN總線、J1939、0BDII
| |||||||||
應用實例 | |||||||||
農業物聯網（溫室與多環境因子監控）

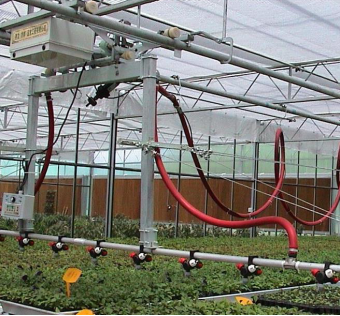

水肥灌溉（節水與土壤多參數監控）
海洋牧場（水質及營養鹽、水文監測及藻類、水產養殖）

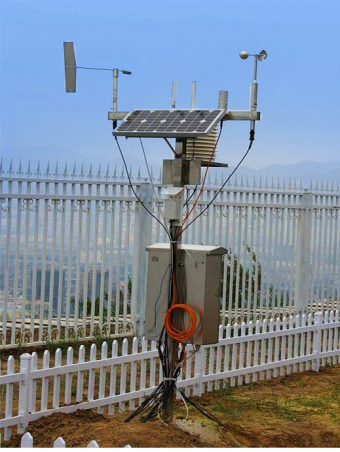

生態環境、植物生理長期監測（植物監測及生長建模）
土木工程（位移、壓力、傾角傳感器）
污水廠廢液監測（pH、溫度、流量傳感器）

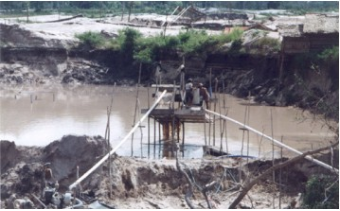

煤礦水質監測（水質、電導率、濁度、pH、水溫、水位傳感器）
汽車在沙漠中的高溫測試（熱電偶、輻射傳感器傳感器）
建筑材料的自然降解研究（溫度、濕度、降雨量、風速和風向、總輻射、紫外線輻射、熱電偶傳感器）
| |||||||||
系統簡介 | |||||||||

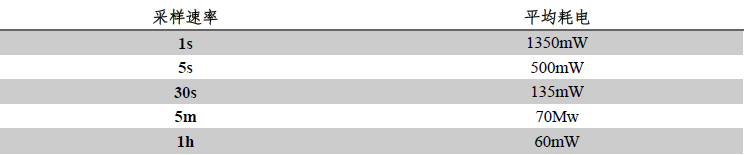

顯示和按鍵 類型：LCD顯示，2行16字符，背景燈； 顯示功能：通道數據、報警信息、系統狀態； 按鍵：通過6個按鍵查看顯示信息和操作功能； 信號LED燈：4個信號燈，分別指示采樣、硬盤、報警信息和電源； 軟件版本升級 通過RS232、網線、USB數據線或U盤進行軟件升級； 時鐘 基本分辨率：200μs； 精確度：每年±1min（0℃值40℃的環境下），每年±4min（-40℃至0℃，40℃至70℃的環境下）； 供電 外接電源范圍：10至30Vdc； 內置電源：6Vdc，1.2Ahr鉛酸電池； 峰值功率：12W（12Vdc 1A）； 平均電損耗 使用12Vdc外接電源時的采樣頻率與耗電的關系如下表：
基本特征 數采外殼：鋅鋁合金； 尺 寸：180 x 137 x 65mm； 重 量：1.5kg； 操作溫度：-40℃至70℃； 操作濕度：85%，水汽不凝結； 注：低溫和高溫環境會(huì )減少電池壽命，LCD顯示屏的工作溫度為-15℃至50℃。 | |||||||||
模擬通道 | |||||||||

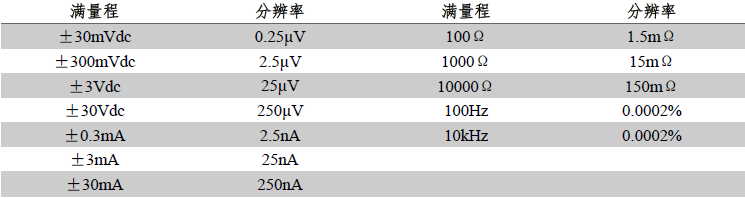

DT80具有5個模擬通道，最多可擴展至100個模擬通道，每個模擬通道可以接一個三線或四線輸入，可以接兩個獨立的兩線輸入，可以接三個兩線的單端輸入。 具體接入數目如下： 兩線單端通道：15個（最多擴展300個）； 兩線差分通道：10個（最多擴展200個）； 三線或四線差分通道：5個（最多擴展100個）； 注：擴展需要配置CEM20模塊，一個模塊含有20個模擬通道。 基本輸入范圍 DT80可測量的基本輸入電壓、電流、電阻和頻率范圍如下：

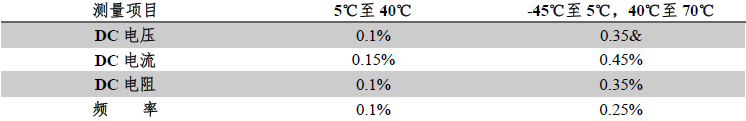

注：數據采集器具有自動設換范圍功能，可在三個范圍內切換。 DT80G可測量的基本輸入電壓、電流、電阻和頻率精確度如下：
注：精確度相對于滿量程而言。 采樣信息 為了測量的精確性和抑制噪聲的影響，集成了大于50/60Hz的行頻周期。 最大采樣速度：25Hz； 有效分辨率：18bits； 線性度：0.01%； 共模抑制：＞90dB； 線性串模抑制：＞35dB。 輸入 通道間隔離：100V（繼電器打開狀態）； 模擬部件隔離：100V（光電隔離）； 輸入阻抗：100KΩ，＞100MΩ； 共模范圍：±3.5V，或者在30V范圍時±35V. 傳感器激發 模擬通道激發：可選250μA或2.5mA精密電流源，4.5V電壓，可開關外置電源； 通用激發：可開閉12V電源（最大150mA）為傳感器和配件供電，可開閉5V電源（最大25mA）為模擬通道供電。 | |||||||||
| 模擬傳感器 | |||||||||
介紹幾種常見的傳感器，但是DT80可以連接的傳感器不局限于下面這些類型。 熱電偶 熱電偶類型：B，C，D，E，G，J，K，N，R，S，T型； 熱電偶校準：ITS-90； RTDs RTDs材質類型：Pt，Ni，Cu； 電阻范圍：10Ω至10KΩ； 熱敏電阻 熱敏電阻類型：YSI400xx系列； 電阻范圍：＜10kΩ 注1：也支持其它熱敏電阻類型。 注2：可以通過并聯電阻擴大測量范圍。 單片溫度傳感器 支持類型：LM34-60，AD590\592，TMPxx，LM135\235\335； 應變器和橋式傳感器 組態：1/4橋，1/2橋和全橋； 激發：電壓或電流； 4-20mA電流環 內部100Ω或外接分流電阻。 | |||||||||
數字通道 | |||||||||
數字輸入/輸出 8個雙向通道 輸入類型：8個邏輯電平（最大20/30V）； 輸出類型：4個場效應晶體管（最大：30V，100mA），4個邏輯輸出； 繼電器輸出 1個直連自鎖繼電器（最大：30Vdc，1A）。 | |||||||||
計數通道 | |||||||||
低速計數 8通道計數器，與數字通道共用；在休眠模式下低速計數功能不起作用。 型號：32bit； 最大計數率：10Hz； 專用計數輸入 4個高速或2個相位編碼器輸入 型號：32bit； 最大計數率：100kHz； 輸入類型：2個邏輯電平輸入（最大±30V）.2個磁感應（最大±10V）敏感性輸入（10mV）。 | |||||||||
串行通道 | |||||||||
SDI-12 與數字通道共用的四個SDI-12通道，每個SDI-12通道可以連接很多個SDI-12傳感器； 通用串行傳感器 可以非常方便的記錄傳感器和數據流中的數據。 可用端口：串行傳感器端口（RS232，RS422，RS485）或主機RS232端口； 波特率：300至115200。 注：在使用串行傳感器通道時，主機端口不可用來進行通訊。 | |||||||||
| 計算通道 | |||||||||
計算通道可以對數據采集器采集的模擬通道、數字通道或者串行通道的數據進行算術、三角函數、相關性、邏輯和統計分析。 | |||||||||
報警 | |||||||||
條件：低于、高于、在范圍內或在范圍外； 延遲：可選報警響應時間； 動作：數字輸出，傳遞信息或執行任意datataker命令。 | |||||||||
數據采集列表 | |||||||||
計劃表數目：最大11個； 計劃表采樣間隔：每個計劃表有單獨的采樣時間間隔，10ms至天可選。 | |||||||||
數據存儲 | |||||||||
內置存儲 存儲空間：128MB，大約可以存10 000 000個數據（大空間的內存可定制）； 外置存儲設備 USB1.1，USB2.0等其他USB閃存設備。 | |||||||||
通訊面板 | |||||||||
網線端口 面板：10Mbps； 協議：TCP/IP，Modbus協議； USB端口 面板：USB1.1（虛擬通訊接口）； 協議：ASCII命令； 主機RS232端口 速度：300至115200波特率（默認57600）； 流控制：硬件（RTS/CTS）; 軟件（XON/XOFF）：無 握手協議：DCD，DSR，DTR，RTS，CTS; Modem支持：自動應答和撥出； 協議：ASCII命令，TCP/IP（PPP），Modbus協議，串行傳感器； 串行傳感器端口 面板：RS232，RS422m，RS485； 速度：300至57600波特率； 流控制：硬件（RTS/CTS）; 軟件（XON/XOFF）：無 協議：Modbus協議，串行傳感器； | |||||||||
| 網絡(luò )服務（TCP/IP） | |||||||||
使用網線端口或主機RS232端口 命令面板：通過TCP/IP進入DT80的ASCII命令面板； 網絡(luò )服務器：通過網頁訪問現有數據和數采的狀態，設置用戶特色的顯示界面，下載CSV格式的數據； Modbus服務器（受控端）：通過Modbus客戶端獲取數據和數采狀態； Modbus客戶端（主控端）：從modbus設備中讀取數據或將數據寫入modbus設備中； FTP服務器：通過瀏覽器或FTP客戶端獲取存儲的數據； FTP客戶端：自動將數據下載到FTP服務器。 | |||||||||
