S157-P

溶解CO2（DCO2）系統設計用于在大氣壓下測量水中溶解的pCO2。 該系統由帶附件的DCO2采樣器、帶內置氣泵的非色散紅外CO2分析儀、數據接口和軟件組成。 快速響應DCO2系統由流經快速DCO2取樣系統、液體泵、內置氣體泵的IRGA、數據接口和軟件組成。

S157 CO2分析儀采用紅外氣體分析器IRGA，只測量氣相CO2。是溶解CO2系統（DCO2）的一部分，因為該系統允許CO2氣體從水中擴散出來，然后通過S157分析儀測量氣相中的CO2水平。

DCO2采樣器是標準系統的關鍵部件，它從液體中采集pCO2并將其輸送至IRGA。DCO2采樣器上覆蓋有PTFE（聚四氟乙烯）膜，可將其浸入水中（高達2英尺）。溶解在水中的二氧化碳氣體通過聚四氟乙烯膜擴散到取樣器中，并以閉環定容氣流輸送到二氧化碳分析儀進行檢測。

根據采樣器的不同，DCO2系統有兩種類型。

探針式：使用插入液體中的探針，需要對液體進行良好的攪拌，以使液體中的二氧化碳氣體通過取樣探針擴散到氣流中。氣流由內部氣泵輸送至檢測器，并在系統中以閉環循環。二氧化碳氣體將繼續擴散到探頭和氣流中，直到達到平衡。

快速DCO2系統：沒有探頭，但液體通過取樣系統循環，在取樣系統中，水朝一個方向流動，氣體朝另一個方向流動（在閉合回路中），現在CO2氣體通過DCO2取樣系統的硅管擴散到氣流中，并通過檢測器

一個快速響應的DCO2系統與流通設計也可用。它采用DCO2取樣系統，水通過硅管循環，而硅管另一側的氣體通道則相反。然后，CO2氣體通過小管從水擴散到氣流，并被輸送到CO2傳感器進行測量。

聚四氟乙烯膜在大氣壓下對氣體可滲透，但對水不可滲透。該系統檢測水中二氧化碳的溶解分壓，對碳酸鹽不敏感。注意，CO2分壓的測定并非基于pH測量。DCO2系統可配置為氣相CO2濃度從ppm到100%的各種范圍。

DCO2 取樣系統

注意，由于在聚四氟乙烯膜上擴散，標準系統的響應時間很慢（4-10分鐘）。響應時間取決于通過DCO2采樣器的液體流量，因此，必須對溶液進行良好的攪拌。通流式快速DCO2系統的響應時間快2～4min。

特性

?測量淡水和海水中溶解的二氧化碳

?定制至所需的pCO2范圍（ppm至100%）

?基于液體中二氧化碳的擴散

?基于紅外氣體分析

?對碳酸鹽不敏感

?不基于pH測量

應用

?海洋酸化研究

?發酵研究

?藻類培養（生物反應器）

?水產養殖

?環境監測

?廢水管理

?食品和飲料行業

?水生動物呼吸測定法（快速反應系統）

快速 DCO2 取樣系統

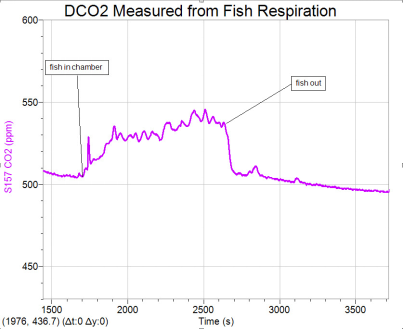

快速響應DCO2系統在小金魚呼吸測定中的應用

來自標準DCO2系統的示例數據
