BioF系列高通量植物生物反應器是在傳統植物組織培養技術基礎上，設計制作的實驗設備系統，參照自然界植物生長條件，采用間歇浸沒培養模式設計，利用液體培養基與植物組織間歇接觸提供培養基養分并及時補充CO?的高效率培養方式。

產品結構組成

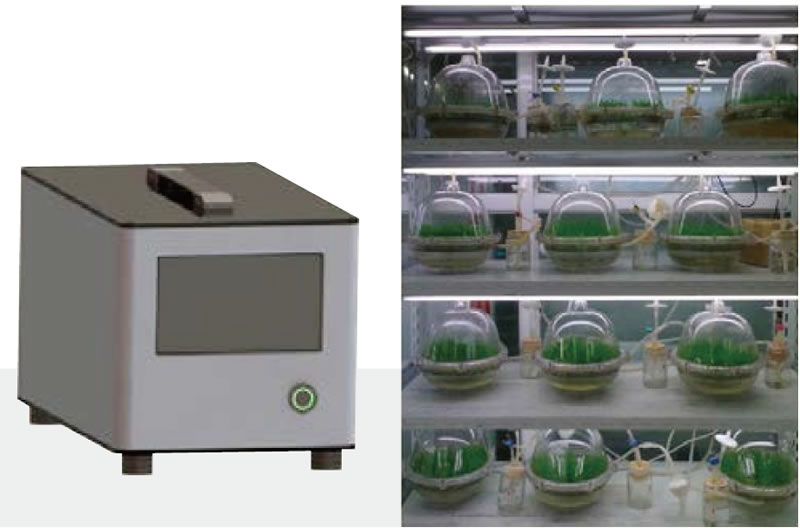

● 植物生物反應器由反應器罐體、串聯部件、換氣和動力控制裝置等組成

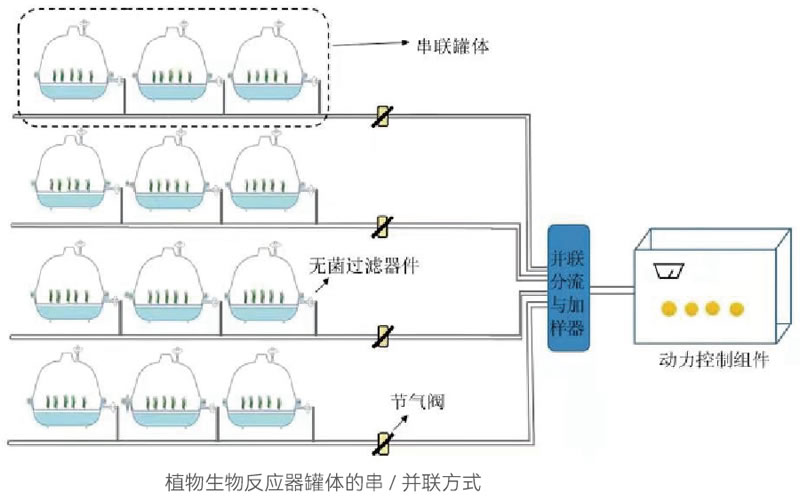

● 通過培養罐體的串/并聯，進一步提高植物生物反應器的高通量特征

● 采用整體化一思想，大大降低了生產風險，設計人性化，操作簡方便

BioF產品配置

● 型號：BioF系列：BioF IV型和BioF IV Plus型

● 硬件配置：可編程控制器（PLC）+彩色觸摸屏（HMI）+閥門+流量傳感器

● 軟件配置：HMI專用開發軟件，定制系統，密碼保護；自動操作界面監控界面等

● 系統功能：PLC控制氣泵；流量傳感器監控；界面顯示；浸沒和間隔時間可控可調

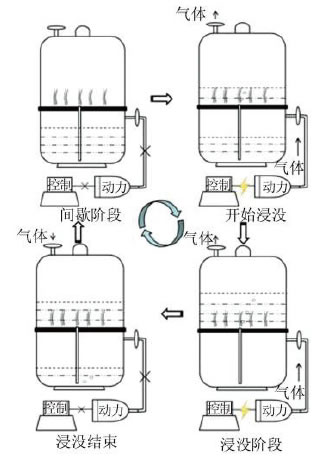

工作原理

新型植物生物反應器的工作循環分為四個階段：

第一階段：間歇階段培養體不與培養液接觸；

第二階段：在外力作用下，培養液開始進入植物組織培養室；

第三階段：培養基完全與植物組織接觸進入漫沒培養階段，并保持浸沒狀態；

第四階段：浸沒培養結束，在重力及外力作用下，培養液與植物組織分離，又進入到可歌階段，完成一次循環。

BioF應用特點

● 種苗發育生長快，節省培養時間1/3以上

● 能培養細胞團、植物組織、原球莖和毛狀根等器官

● 無需轉接/極少轉接或，節省人工1/2以上

● 延時培養直接發育成塊莖、鱗莖，組培苗提前上市

● 苗大茁壯，同步練苗和益生菌處理，移栽成活率高

● 實現微生物與植物組織共培養，提高天然產物得率

BioF產品優勢

● 高通量：在同一反應器罐體中可培養數十株甚至數百株種苗，相對于組培瓶培養數量顯著提高

● 高效率：通過培養基的及時交換和氣體交換，保證養分和CO?供應，提高生長效率

● 簡流程：無需多次轉接即可實現整個生活史的培養或較長時間培養，而不影響組織發育或植株生長

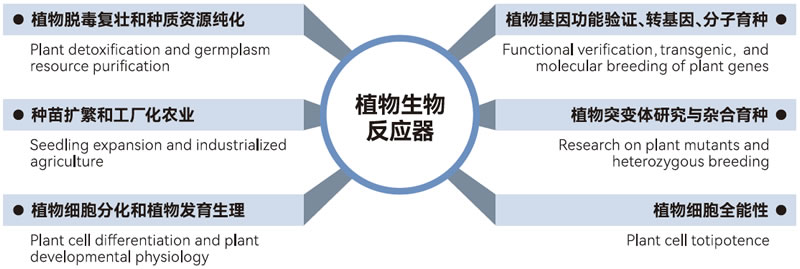

● 多應用：廣泛應用于植物脫毒、種苗擴繁、育種研究、生物制劑生產、種質資源保存、遺傳轉化等方面

● 高品質：間歇的浸沒培養，減少了玻璃化現象，獲得的幼苗和體細胞胚質量高，移栽成活率高

● 降成本：節省大量物料，簡化接種過程的簡化、自動化程度的提高，減少人力成本

應用方向

BioF在農業生產與科研中的應用

主要培養目標

● 繁育經濟作物和藥用植物種苗：草莓、魔芋、香蕉、藥用植物、花卉等

● 選育耐鹽堿、耐旱抗病品種：突變體篩選和單株后代的群體增殖與評價

● 植物組織細胞和器官的大規模培養：原球莖、鱗莖、微型著、人工種子

● 練苗和種苗的群體免疫：培養后期益生菌和接抗菌集中處理無菌組培苗

● 共培養和互作研究：反應器隔絕環境中接種多種微生物確定其互作關系

● 細胞工廠和產物制備：通過脅迫和共培養實現活性產物高水平穩定表達

應用于種苗生產

大規模繁育種苗

● 替代傳統組培瓶：形成大苗，成品苗比常規組織培養大、質量均一

● 節省大量的人工：基本上一次成苗，減少轉接次數，顯著減少固廢

● 控制根冠比，培養壯苗：不同發育階段控制浸沒頻率和時間來實現

● 便于后續處理及技術整合：接種益生菌、直接完成練苗、不用清洗

● 培養木本植物的優勢：克服褐變和抑制現象，持續生長或直接扦插

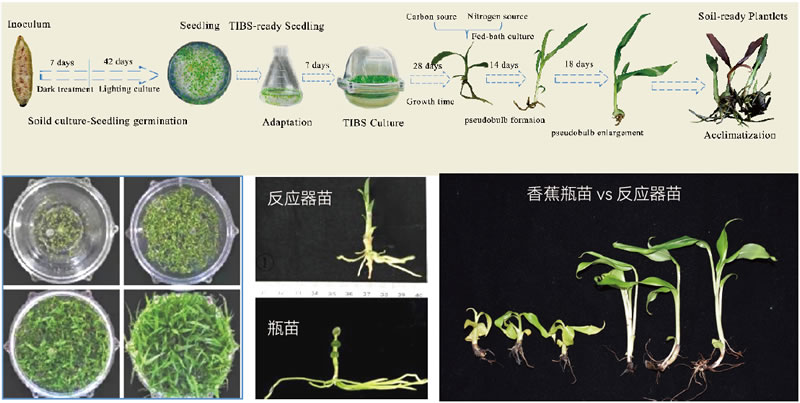

白及組培過程

培養出莖和假鱗莖等繁殖體

在生物反應器中補充養分和延時培養，可以進一步獲得塊莖等繁殖體，縮短組培苗田間生長時間一年左右。

通過生物反應器培養直接產生的半夏離體塊莖、白及假鱗莖和百合鱗莖

培養原球莖等無菌繁殖器官

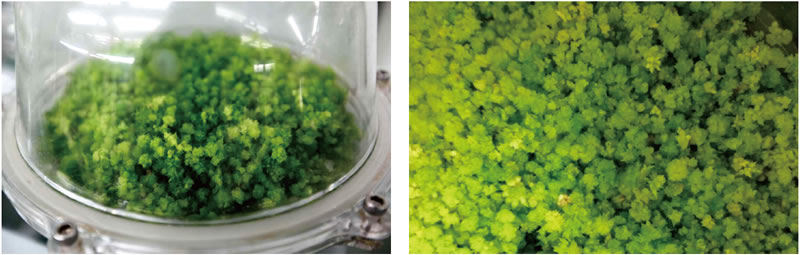

在植物生物反應器中培養石斛屬植物（如金釵石斛、鐵皮石斛等）原球莖，能夠獲得發育均一高產的原球莖材料，可長期保持無極限生長，培養過程中直接表達石斛堿等生物活性物質，也可研究基因簇和基因表達模型；還可以與內生真菌共培養和協同產物表達，并用于保持和恢復內藥用植物生真菌產目標產物的能力。

金釵石斛原球莖：可以表達石斛堿，也可以誘導發育成石斛苗

培養藥用植物毛狀根和制備產物

植物毛狀根是植物組織（器官、細胞）受到發根農桿菌（A.rhizogenes）侵染所產發狀根，具有無極限生長特點；在植物生物反應器中大量培養毛狀根可以通過脅迫培養高水平產目標產物，無需添加植物激素，可直接用于生產，周期短，質量穩定可控，或用于研究產物表達模型。

紫草毛狀根：可以生產藥品、化妝品和食品添加劑

應用于種質資源挖掘與培育

● 繁育和保護：收集和快速備份珍稀名貴種質資源

● 高通量耐鹽抗逆品種：優良種質資源評價與篩選

● 育種平臺：互作關系評價，細胞和組織培養技術

應用于品種高通量篩選

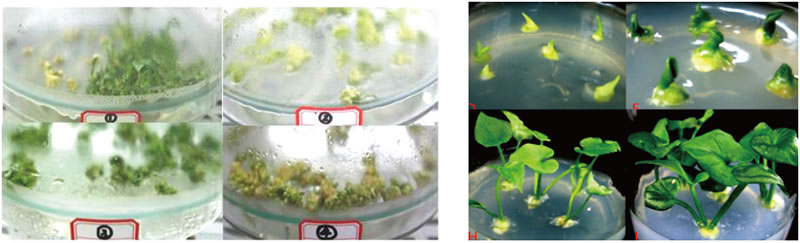

BioF高通量植物生物反應器尤其是適合開展植物耐鹽、耐旱品種篩選，與常規組培瓶和小區試驗比較，1)鹽濃度持續可調；2)水分（浸沒頻率）連續可調；3)提高篩選效率100倍以上。

半夏耐鹽品系篩選過程及培養效果（左：常規品系，右：新品系）

應用于扦插、嫁接育苗和資源保護

● BioF植物生物反應不僅可以在無菌組織培養中使用。也可以用于有菌繁殖體的直接培養，如扦插、嫁接、資源采集和保護性繁育

● 扦插育苗：木本物種直接扦插，促生根，催芽和繁殖，無需經過無菌培養，有效避免有益內生菌的丟失

● 嫁接育苗：形成大量高質量均一的接穗，采集和嫁接不受季節限制，如配合蔬菜瓜果種苗的標準化生產

● 種質資源保護：珍稀瀕危資源繁育與實時保護，就地采集扦插和方便攜帶，同時保障內生菌和伴生微生物

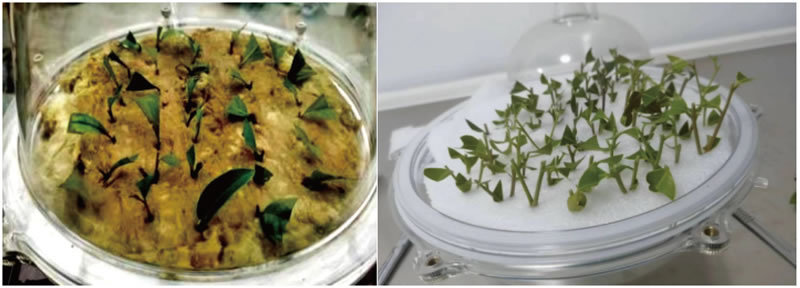

在BioF植物生物反應器直接打插茶苗和沉香的培養效果，攜帶方便的反應器罐體處理保存量大，攜帶方便，便于及時觀察，及時處理。

應用于可控條件授粉和全生活史研究

● BioF植物生物反應器具備生長空間、培養時長和養分補充等優勢

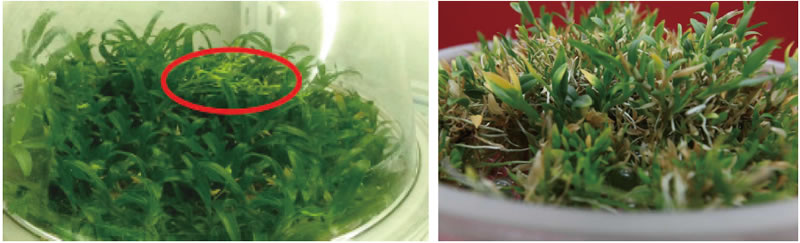

 在BioF植物生物反應器通過足夠養分，促進石斛開花和實現人工授粉；充分培養后也獲得足夠量的石斛鮮條

應用于植物/微生物共培養系統

● 通過控制培養條件，實現植物組織（器官）與植物內生菌等微生物共培養，發揮內生菌產生抗腫瘤藥物等生物活性物質的能力，實現產物的高水平穩定表達。

● 可應用于植物活體保存內生真菌，無需連續轉接，并維持其產物表達能力。

在BioF植物生物反應器中實現石斛原球莖與多種或一種內生真菌的共培養，設置培養條件可以實現多種培養模式和培養效果。

應用于組培苗群體免疫和高效率篩選菌肥優勢菌群

● 培養成苗后，可以直接在反應器中均勻實現益生菌/拮抗菌的接種，實現種苗群體免疫，有效預防田間病害的發生危害。

● 通過控制培養條件，可以多菌株與目的植物的共培養，實現同步競爭和定殖能力比較，以及開展致病性測定。

● 從共培養植株中重新分離測試菌株，測試其豐度和定值特征，能夠有效避免菌肥試驗中土壤和環境微生物干擾。

在BioF植物生物反應器中加入菌培養液處理12hr，實現白及益生菌和石斛內生菌的均一接種，其中，石斛內生菌可以培養保存5個月以上，并保持高水平表達石斛堿托潛力。

應用于基礎研究

應用于植物組織和干細胞培養

● 在植物生物反應器中能夠大量培養植物愈傷組織，分析和測定愈傷組織（細胞團）中生物活性組分的產生條件，拓展植物組織培養的研究深度和廣度。

● 大量培養細胞、組織和器官，不僅實現陽光房和盆栽實驗資源，還能保證研究過程標準化、智控化，建立目標活性產物的表達模型。

● 間歇浸沒條件下培養大量愈傷組織細胞或干細胞，通過酶處理和分離，容易制備大量原生質體，并開展后續演技和培養，如誘導發育為體細胞胚等繁殖體。

在BioF植物生物反應器中實現石斛原球莖與多種或一種內生真菌的共培養設置培養條件可以實現多種培養模式和培養效果。

應用于植物組織和植株對其它處理技術的響應

生物反應器培養模式更有利于研究光、電、熱、磁、波等物理效益對植物生長的影響，甚至對難培養植物具備誘導發育的效果。

在BioF生物反應器生物反應器中測試太赫茲波（能量環）能對半夏有顯著促生長作用，并在種子（珠芽等）繼代培養中有持續影響。

研究效應物對植物生長的影響

● BioF植物生物反應器有利于實現多組甚是數十個處理的生物學平行試驗，跟蹤研究培養過程的養分消耗和發育模型。

● 有利于通過養分和效應物脅迫條件對植物發育的影響模型，這些效應物如金屬離子和生物因素等，目標包括產物表達和花期控制等。

● BioF生物反應器中平行研究硒等效應成分的吸收、轉運和轉化模型，實現SOD協調表達水平的標定。研究半夏（魔芋等天南星科植物）倒苗和養分向珠芽等繁殖體轉移的條件模型，服務于生殖研究。

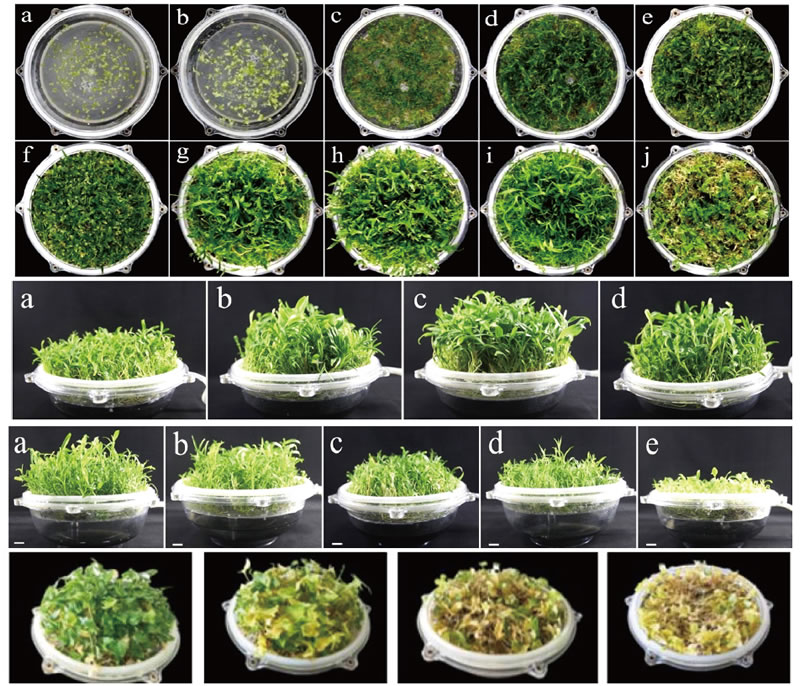

● BioF生物反應器培養金釵石斛組培苗的過程（a-j）各間隔15d）

● BioF生物反應器培養金釵石斛時不同漫沒頻率對苗生長的影響

● 不同濃度MeJA處理對反應器培養金釵石斜生長的促生/抑制影響

● 不同濃度的MeJA脅迫處理對促進生物反應器中半夏倒苗的效果

應用推廣單位

● 海南大學：香蕉、沉香、蘭花、油茶

● 浙江理工大學：楊樹、半夏、芋頭、番茄、石斛、三葉木通

● 云南省農業科學院：萬壽菊、茶葉、百合

● 遵義醫科大學：鐵皮石斛、金釵石斛、茶葉、半夏

● 福建農林大學：金線蓮、三角梅蘭花

● 長春大學：多肉植物、亞麻

● 南京工業大學：白及、藏紅花、半夏、紅豆杉

● 西南民族大學：七葉一枝花、半夏

● 大連民族大學：櫻桃、草莓

● 江蘇師范大學：紅豆杉、半夏

● 河南農業大學：山藥

● 湖南工業大學：黃精、百合

● 九江學院：香蕉、沉香

● 三峽集團長江珍稀植物研究所：蛇足石杉和蕨類花卉

● 亳州城建發展控股集團有限公司：半夏

已經培養過的部分種苗

● 部分已由本科研團隊建成的生物反應器種苗繁殖體系包括：金線蓮、鐵皮石斛、金釵石斛石斛、白及、半夏、芋頭、紅掌、浙貝母、藏紅花、香蕉、鵝掌楸、黑枸杞、梔子、櫻桃、茶葉、百合、草莓等；

● 部分已由用戶建成的生物反應器種苗培養和互作關系體系包括：蘭花、水稻、黑小麥、油茶、蝴蝶蘭、三角梅、沉香、黃精、馬鈴薯、山藥、萬壽菊、菊花、亞麻、五加皮、楊樹、蛇足石杉、三葉木通、七葉一枝花、串葉松香草等。

已經建成植物生物反應器示范平臺

通過植物生物反應器平臺技術和特殊種質挖掘能力的建設，科研團隊發起和支撐了多家學科和研發平臺的建成和效益。其中包括：天然藥物功能?chē)?地方聯合工程中心、江蘇海洋產業研究院、鹽城市近海生物資源工程中心、江蘇秸稈和涂生物資源利用省級工程中心、遵義醫科大學生物資源健康利用研究中心、貴州省藥用蘭科植物開發利用工程中心和浙江省有害生物預防控制工程中心等平臺。
