不結球白菜（Brassica campestyis ssp. ChinensisMakino）為十字花科蕓薹屬白菜亞種，富含營養，復種指數高，供應周期長，在全國各地均有栽培，深受消費者喜愛，是我國栽培和消費的主要蔬菜之一[1-2]。我國作為不結球白菜起源中心和遺傳多樣性中心，擁有極為豐富的種質資源和地方品種[3-4]，為了更好地利用這些種質資源，對不結球白菜生長發育過程中表型性狀和特征規律變化的研究至關重要。

表型是由基因和環境共同作用的結果，隨著基因組、轉錄組及蛋白質組學的高速發展，也加速了作物表型組學的研究[5-6]，而表型性狀作為研究作物逆境脅迫[7]、產量[8]和品質[9]的關鍵指標更是被關注。近年來，我國逐漸對不結球白菜表型性狀進行研究，但研究主要集中在農藝性狀遺傳分析[10-11]、種質資源評價與品種選育[12-13]、栽培條件或脅迫對不結球白菜某一時期表型性狀的影響[14-15],很少在整個生長期內快速、準確、無損的測量不結球白菜的表型性狀。

設施栽培可以為不結球白菜周年生產提供良好的環境，設施栽培下不結球白菜整個繁育過程中表型變化對不結球白菜的栽培、生產與育種有很好的指導意義。因此，該研究針對設施不結球白菜生長發育過程中相關表型指標變化問題，利用表型成像技術獲取不結球白菜整個生長發育過程中表型圖片與數據，探討不同品種不結球白菜整個生長期內的投影面積、開展度、緊密度、株高、株幅、莢果表型變化趨勢，旨在為不結球白菜種質資源的利用和繁育提供科學依據。

1材料與方法

1.1試驗地概況

試驗于2016年12月至2017年6月在中國（上海）自由貿易試驗區孫橋沔北路185號C9-1上海乾菲諾農業科技有限公司溫室內進行，位于北緯31°14′，東經121°29′，屬于北亞熱帶季風氣候。

1.2 試驗材料

供試材料為不結球白菜品種“蘇州青”“抗熱605”“紫羅蘭”“黑心烏”“高梗白”“南通馬耳朵”“紫菜薹”，種子使用5%的NaClO溶液消毒5min，去離子水沖洗5次，并用去離子水浸泡30min后，播種于50孔穴盤中，育苗基質體積比為2:1:1的草炭、蛭石和珍珠巖的混合物，播種10d后將選取長勢基本一致的不結球白菜幼苗移栽到白色花盆中，花盆尺寸為上口徑22cm，下口徑18cm，高23cm，栽培基質為體積比為2:1:1的草炭、蛭石和珍珠巖的混合物，定植后10d，進行表型圖片采集。

1.3 試驗方法

使用德國LemnaTec公司的Scanalyzer 3D的可見光頂部和側面鏡頭對正常培養的小不結球白菜植株進行無損成像，分別獲得1張植株頂部、1張植株側面0°和1張植株側面90°的RGB圖像。

1.4 項目測定

每個不結球白菜品種從定植后10 d起，選取長勢基本一致的5株進行可見光成像，約每周成像1次，直至莢果成熟。

1.5 數據分析

獲得的原始圖像，通過Scanalyzer 3D的LemnaGrid 軟件建立分析流程（IAC），將原始圖像從RGB Image轉化為Grey Image，通過閾值調節從灰度圖中提取植株，生成二值圖像，將植株的二值圖像與原始圖像結合，獲取完整的去掉背景的RGB圖像，通過功能鍵選擇目的區域以及想要獲取參數，通過此IAC進行批量分析，獲得的像素數據通過Scanalyzer 3D的LemnaMiner軟件進行像素與實際長度的轉換后以CSV格式導出，使用Excel進行數據整理，每組數據去掉最大值和最小值后求均值和標準偏差并做圖，莢果數據通過SPSS 20.0分析軟件，使用P＜0.05的差異水平，分析組間數據的差異性。

2結果與分析

2.1 不結球白菜生長發育過程中植株表型變化

2.1.1  表型圖片觀察植株生長發育各時期

不結球白菜生長發育過程中進行表型成像（圖1），觀察表型圖片獲取植株抽薹和開花時間等信息，“紫菜薹”定植后74d現蕾，80d開花，140d莢果完全成熟；“蘇州青”“南通馬耳朵”“高梗白”和“抗熱605”定植后87d現蕾，95和100d開花，147和155d莢果成熟；“紫羅蘭”和“黑心烏”現蕾較晚為95和100d，109d開花，147和155d莢果成熟?！疤K州青”“抗熱605”“紫羅蘭”“黑心烏”“高梗白”“南通馬耳朵”底部葉片在定植后100d完全枯黃，“紫菜薹”葉片在定植后95d完全枯黃。

圖1不結球白菜生長發育過程中頂部圖片獲取

各個時期均以成像階段獲得圖片中50%以上出現性狀為標準日期。

2.1.2  植株頂部投影面積變化

由圖2可以看出，在不結球白菜生長周期內，頂部投影面積從定植后10d開始增大，60d出現明顯差異，“紫菜薹”頂部投影面積達到最大值后降低，其余6個品種均先達到小峰值后降低再增大達到最大值后降低?！疤K州青”“抗熱605”“紫羅蘭”“黑心烏”“高梗白”和“南通馬耳朵”頂部投影面積在74~95、74~95、87~109、80~115、80~95和74~87d有一段平緩增減期，增減期小峰值出現在87、87、95、87、87和80d，為412.32、354.94、372.08、319.27、497.62和284.21cm2，之后增加，在115、115、115、125、115和100d達到最大值為517.48、466.96、394.70、323.49、546.30和326.14cm2?！白喜宿贰表敳客队懊娣e在95d達到最大值為505.91cm2，之后降低。由此可知，“蘇州青”“抗熱605”“紫羅蘭”“黑心烏”“高梗白”和“南通馬耳朵”頂部投影面積變化規律一致，營養生長期和生殖生長期均出現最大值，而紫菜薹差異于其他品種，可能原因是供食器官為花薹而不是葉片，營養主要提供花薹生長。

圖2不結球白菜生長發育過程中頂部投影面積變化

2.1.3  植株頂部開展度

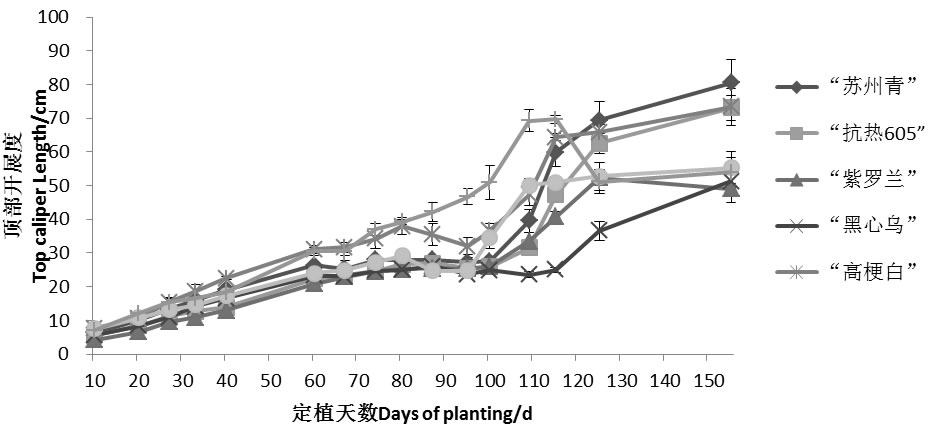

由圖3可以看出，在不結球白菜生長周期內，7個不結球白菜頂部開展度從定植后10d開始增大，60d后差異明顯，“紫菜薹”達到最大開展度后降低，其余6個品種達到小峰值后降低再增大達到最大值后降低?！疤K州青”“抗熱605”“紫羅蘭”“黑心烏”“高梗白”和“南通馬耳朵”頂部開展度在60~95、60~95、60~95、60~115、60~95和60~95d有一段平緩增減期，增減期小峰值出現在74、87、87、87、80和80d，為28.04、27.00、25.50、26.13、37.99和29.12cm，之后增加，在155、155、125、155、155和155d達到最大值為80.53、73.03、52.24、51.33、73.32和55.34cm，“紫菜薹”頂部開展度在115d達到最大值為69.68cm，之后降低。由此可知，“蘇州青”“抗熱605”“紫羅蘭”“黑心烏”“高梗白”和“南通馬耳朵”頂部開展度變化規律一致，營養生長階段和生殖生長階段均出現最大頂部開展度，而“紫菜薹”出現差異的原因可能是菜薹迅速生長，分枝、開花，增大頂部開展度。

圖3不結球白菜生長發育過程中頂部開展度變化

2.1.4  植株頂部冠層緊密度

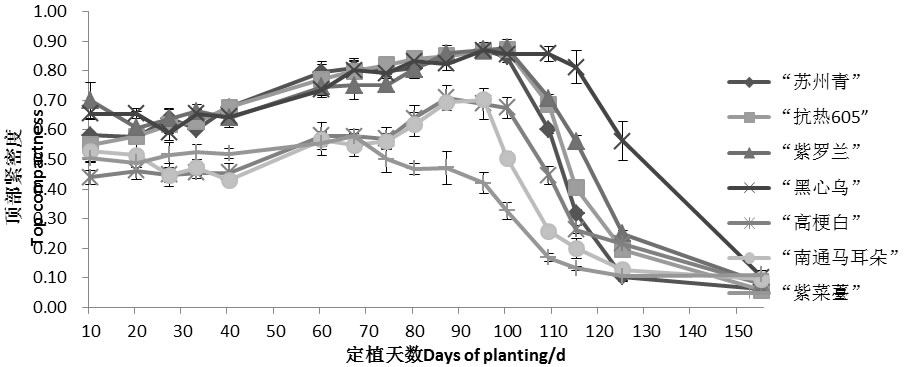

由圖4可以看出，在不結球白菜生長周期內，7個不結球白菜品種頂部緊密度從定植后10 d開始增加，60 d后出現明顯差異，達到最大值后降低?！疤K州青”“黑心烏”“南通馬耳朵”頂部最大緊密度出現在95 d，分別為0.87、0.87、0.70；“抗熱605”“紫羅蘭”頂部最大緊密度出現在100 d為0.87和0.88；“高梗白”頂部最大緊密度出現在87 d為0.71；“紫菜薹”頂部最大緊密度出現在67 d為0.58。由此可知，“蘇州青”“黑心烏”“南通馬耳朵”“抗熱605”“紫羅蘭”“高梗白”和“紫菜薹”頂部緊密度變化規律一致，最大緊密度出現在生殖生長時期。

圖4不結球白菜生長發育過程中頂部緊密度變化

2.1.5  株高

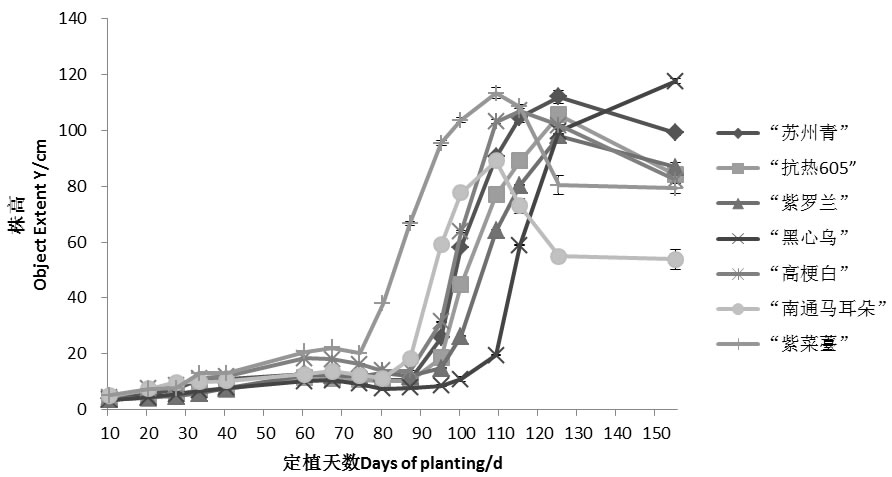

由圖5可以看出，在不結球白菜生長周期內，7個不結球白菜品種的株高從定植后10d開始升高，60d后出現明顯差異，經緩慢增減后迅速升高達到最大?！疤K州青”“抗熱605”“高梗白”株高在60d出現一個小峰值，為12.89、11.46、18.34cm，“黑心烏”“南通馬耳朵”和“紫菜薹”在67d出現小峰值，為10.45、13.67和22.19cm ，“紫羅蘭”在80d出現小峰值為12.94cm，之后緩慢降低再升高，“蘇州青”“抗熱605”“紫羅蘭”株高最大值出現在125d，為111.97、105.54、98.01cm，“高梗白”株高最大值出現在115d，為106.94cm?！澳贤R耳朵”和“紫菜薹”株高最大值出現在109d為89.05和113.35cm?！昂谛臑酢敝旮咦畲笾党霈F在155d為117.58cm。由此可知，“蘇州青”“抗熱605”“紫羅蘭”“黑心烏”“高梗白”“南通馬耳朵”和“紫菜薹”株高生長規律一致，營養生長期和生殖生長期均出現株高最大值。

圖5不結球白菜生長發育過程中株高變化

2.1.6 株幅

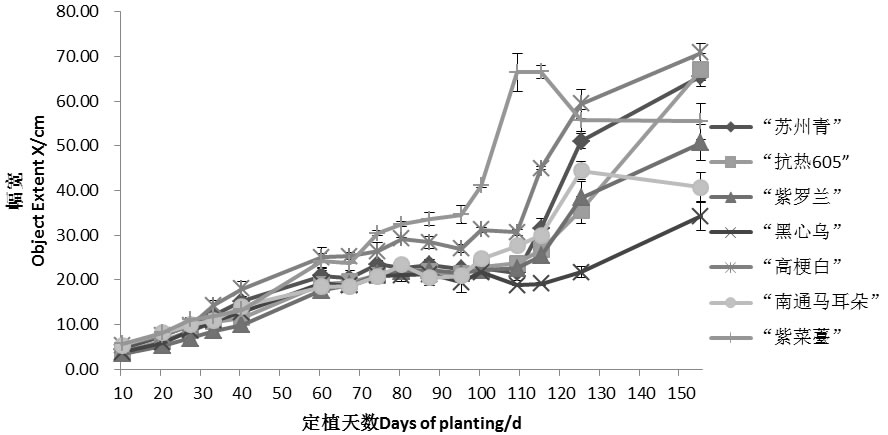

由圖6可以看出，在不結球白菜生長周期內，7個不結球白菜品種的株幅從定植后10d開始增加，60d出現明顯差異，經過一段平緩期增減期后迅速增加達到最大?！疤K州青”“紫羅蘭”“抗熱605”“高梗白”“黑心烏”和“紫菜薹”株幅在60~109、60~109、60~95、60~95、60~115、67~95、60~67d出現平緩增減期，平緩增減期“蘇州青”和“紫羅蘭”小峰值出現在74和87d ，分別為23.50和22.17cm，“抗熱605”“高梗白”“南通馬耳朵”小峰值出現在80d，為22.03、29.15、23.31cm，“黑心烏”小峰值出現在100d為21.67cm，“紫菜薹”出現在60d為24.19cm，之后迅速增加，“蘇州青”“紫羅蘭”“抗熱605”“高梗白”“黑心烏”最大值出現在155d，為65.60、50.69、66.98、70.88、34.23cm，“南通馬耳朵”株幅最大值出現在125d，為44.40cm，“紫菜薹”株幅最大值出現在115d，為66.55cm。由此可知，“蘇州青”“抗熱605”“紫羅蘭”“黑心烏”“高梗白”“南通馬耳朵”和“紫菜薹”株幅變化規律一致，營養生長期和生殖生長期均出現株幅最大值。

圖6不結球白菜生長發育過程中株幅變化

2.2 葉片表型研究

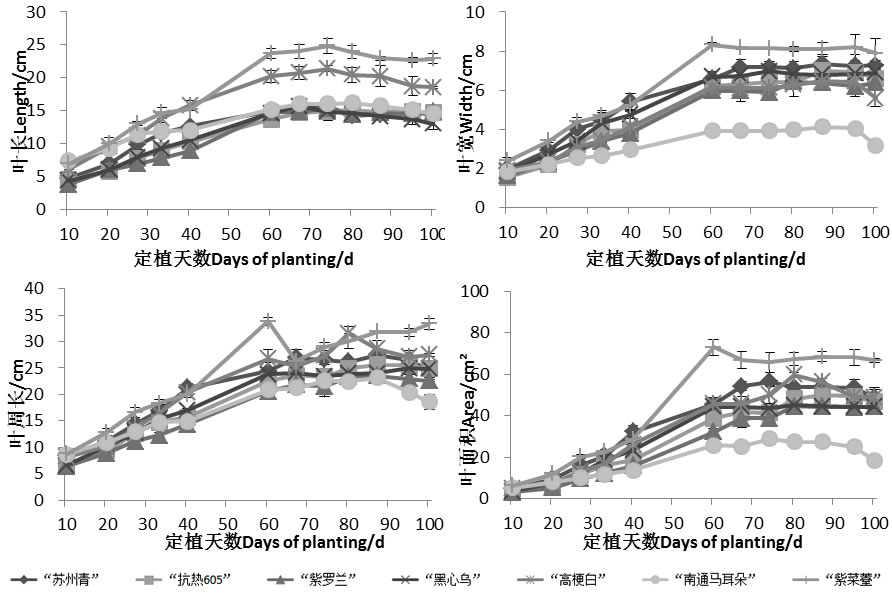

由圖7可以看出，在不結球白菜生長周期內，7個不結球白菜品種的葉片長、寬、周長和面積從定植后10d開始增加，60 d后變化緩慢，達到最大值后減小?！疤K州青”“紫羅蘭”“高梗白”“紫菜薹”和“抗熱605”“南通馬耳朵”葉長在74和80d達到最大值，分別為15.78、15.39、21.37、24.89、和15.20、16.23cm，之后平緩降低；“黑心烏”葉長在67d達到最大值，為15.72 cm，之后降低?！疤K州青”“抗熱605”“高梗白”“南通馬耳朵”葉寬最大值出現在87d，分別為7.36、7.00、6.46和4.13cm；“紫羅蘭”“黑心烏”和“紫菜薹”葉寬最大值出現在80、74和60d，分別為6.44、6.97和8.33cm，之后減小?！疤K州青”“抗熱605”“紫羅蘭”“南通馬耳朵”葉周長在87d達到最大值，分別為27.47、25.60、23.52、23.15cm，之后緩慢減??；“高梗白”“黑心烏”和“紫菜薹”葉周長在80、74和60d達到最大值，為31.59、24.20和33.84cm，之后減小?！疤K州青”“南通馬耳朵”和“紫羅蘭”“黑心烏”“高梗白”葉面積在74和80d達到最大值，分別為56.46、28.88和44.68、45.00和59.81cm2，之后緩慢降低，“抗熱605”和“紫菜薹”在87和60d達到最大值，為49.91和73.05cm2，之后迅速減小。由此可知“蘇州青”“抗熱605”“紫羅蘭”“高梗白”“南通馬耳朵”葉片在定植后87d出現枯黃萎蔫，“黑心烏”和“紫菜薹”葉片定植后80和74d出現萎蔫。

圖7 青菜生長發育過程中葉片表型變化

2.3 莢果成熟期表型研究

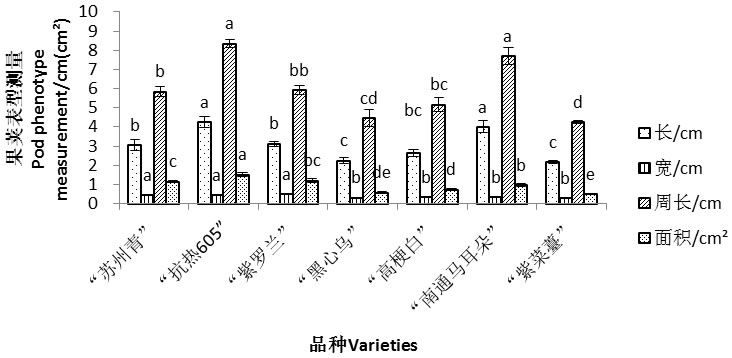

由圖8可以看出，在莢果成熟后，“抗熱605”和“南通馬耳朵”的莢果長度最長為4.24和4.01 cm，與其他品種差異極顯著；其次為“紫羅蘭”和“蘇州青”，莢果長度為3.13和3.06 cm，與“高梗白”差異不顯著，與“紫菜薹”和“黑心烏”差異顯著；“高梗白”“黑心烏”和“紫菜薹”的莢果長度為2.63、2.25和2.16 cm，差異不顯著?！白狭_蘭”“蘇州青”和“抗熱605”莢果寬度為0.51、0.46和0.46 cm，與“南通馬耳朵”“高梗白”“黑心烏”和“紫菜薹”莢果寬0.36、0.35、0.31、0.28 cm差異顯著?！翱篃?05”和“南通馬耳朵”莢果周長最長為8.35和7.70 cm，與其他品種差異極顯著，其次為“紫羅蘭”和“蘇州青”，周長為5.94和5.85 cm，與“高梗白”差異不顯著，與“黑心烏”和“紫菜薹”差異顯著；“高梗白”的周長為5.17 cm，與“黑心烏”差異不顯著，“紫菜薹”差異顯著；“黑心烏”和“紫菜薹”的果莢周長為4.48和4.26 cm，差異不顯著?！翱篃?05”莢果投影面積最大為1.52cm2，與其他品種差異極顯著，其次為“紫羅蘭”莢果投影面積為1.19 cm2，與“蘇州青”差異不顯著，與“南通馬耳朵”“高梗白”“黑心烏”“紫菜薹”差異顯著；“蘇州青”與“南通馬耳朵”的莢果投影面積為1.15和0.96 cm2，與“高梗白”“黑心烏”和“紫菜薹”差異顯著；“高梗白”莢果投影面積為0.73 cm2，與“黑心烏”差異不顯著與“紫菜薹”差異顯著；“黑心烏”和“紫菜薹”莢果投影面積為0.58和0.48 cm2，差異不顯著。由此可知，“紫菜薹”和“黑心烏”莢果短窄，“南通馬耳朵”莢果長窄，“抗熱605”莢果長寬，“高梗白”莢果中長窄，“蘇州青”和“紫羅蘭”莢果中長寬。

圖8 不結球白菜莢果表型分析

結論與討論

表型性狀是由基因型和環境共同作用的結果[16]，在一定基因型和環境條件下，不結球白菜的農藝性狀表現好、生長勢強，則經濟產量高[17]。直觀、快速、簡便、易行地鑒定農藝性狀是研究種質資源基本的方法和途徑[18-19]，高通量、全自動表型成像技術提供了一種準確、快速、標準化的表型研究方法，在植物育種以及農業上逐漸被應用[20-23]，基于光學成像和圖像分析技術的表型平臺很好的克服了傳統的人工測量植物表型的缺點，能在穩定的環境下，以定量的方式，客觀、準確、快速、無損、連續獲取批量植物表型參數[24]，為系統的研究不結球白菜生長發育過程中表型變化提供可能。該試驗結果表明7個不結球白菜的的生育期較長，從定植到莢果完全成熟約155 d，而不同品種抽薹、開花和莢果完全成熟時期不同，這可能是由于品種基因型與環境互作導致。

植株形態、葉片、莢果大小是不結球白菜種植資源評價的重要指標，也是研究脅迫對不結球白菜影響的直觀指標。投影面積、葉片大小、莢果長度可預估產量指導生產，開展度、株高、株幅可評價株形，指導栽培，該研究結果表明，不同品種不結球白菜由于品種特性導致各指標存在不同程度的差異變化，且在定植后60 d出現明顯差異，但株高、株幅、緊密度、葉片的變化規律一致，只有頂部投影面積和開展度的變化規律存在差異，各指標最大值均出現在生殖生長階段。

“紫菜薹”頂部投影面積和開展度的變化趨勢與其余品種不同可能是由于食用器官不同，生長發育所需，也可能由于成像周期較長錯過生長發育時期，需要加大樣品量和縮短成像周期進行進一步驗證；另外，這7個不結球白菜在分類上屬于不同類別[2]，其變化規律是否代表各大類不結球白菜的生長發育變化，需要加大樣品數量，進行進一步驗證；7個不結球白菜莢果類型不同，莢果與籽粒產量相關性需要進一步驗證。

何紅梅， 申海燕， 夏冬冬， 王玉杰， 張雪蓮， 顧群. 不結球白菜生長發育過程中表型變化. 北方園藝, 2019 (20): 1.
