GaiaSky-mini3-VN無人機載高光譜成像系統完美適配大疆M350 RTK。采用內置掃描系統和基于大疆PSDK開發的專用三軸增穩云臺系統，在獲取研究對象的影像的同時獲得每個像元的光譜分布，定量分析表面生物物理化學過程和參數，廣泛應用在目標識別、偽裝識別，水體遙測、精細農業、生態環境監測等領域。
主要特點
○ 懸停內置推掃式成像：專利技術—懸停內置推掃成像，獲取無幾何形變的高光譜圖像，數據質量大幅提升。
○ 高性能分光探測系統：采用透射式光柵分光的技術，使平行光通過光譜儀中的透射光柵在垂直于狹縫方向發生色散，變?yōu)樵诖怪庇讵M縫方向隨波長展開的高精度單色光，獲取真實的地物反射信息。
○ 融合一體的軟件操作界面：軟件架構基于大疆第三方開發工具包DJI PSDK為基礎，無人機飛控軟件和高光譜相機軟件融合一體，實現無人機遙控器控制高光譜相機。
○ 一體化設計：內部高度集成微處理器、高精度分光光譜儀、高精度掃描裝置等，同時將相機搭載在自主設計的多軸增穩云臺上為其成像提供高質量的數據保障。通過 SkyPort V2接口實現相機和無人機的快速穩定通訊。
○ 大區域高精度正射拼接：自研的高光譜數據拼接軟件通過數據配準、空三處理、掩膜等算法可以將采集到的高光譜數據完美拼接。
| 懸停內置推掃成像 | |

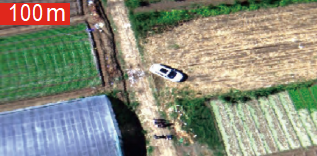

100米高真彩色顯示，單像元尺寸4cm×4cm@25mm |
|
200米高紅光選803nm顯示，藍綠光不變，單像元尺寸 8cm×8cm@25mm | |
300米高紅光879nm，綠光600nm顯示，藍光459nm不 變，單像元尺寸12cm×12cm@25mm |
一體化設計，便捷安裝 |
大區域高精度正射自動拼接 |
技術參數
型號 | GaiaSky-mini3-VN | ||
高光譜相機參數 | 光譜范圍 | 400-1000（nm） | |
光譜分辨率 | 5nm（mean） | ||
空間通道數 | 1024 | ||
光譜通道數 | 448（1X）,224（2X） | ||
光譜采樣間隔 | 2.7nm@224 | 1.4nm@448 | |
圖像分辨率 | 1024×1003 | ||
成像鏡頭 | 16mm，25mm | ||
圖像位深 | 12 bit | ||
輸出接口 | USB3.0 | ||
工作電壓 | 12v | ||
功率 | 45w | ||
高光譜成像系統參數 | 拍攝方式 | 無人機懸停內置推掃 | |
搭載平臺 | 大疆M350 | ||
安裝接口 | 標準Skyport V2接口 | ||
輔助攝像頭 | 500W像素實時成像 | ||
橫向視場角 | 35°@16mm | 23°@25mm | |
橫向視場寬度 | 63m（@16mm，高度100m） | 40m（@25mm，高度100m） | |
空間分辨率 | 0.06m（@16mm，高度100m） | 0.04m（@25mm，高度100m） | |
存儲 | 240G SSD（512G,1T可選） | ||
重量 | 1.2kg | ||
應用案例
懸浮物含量分布 |
葉綠素a含量分布 |
葉面積指數分布 |
葉片氮含量 |
產地：上海乾菲諾
