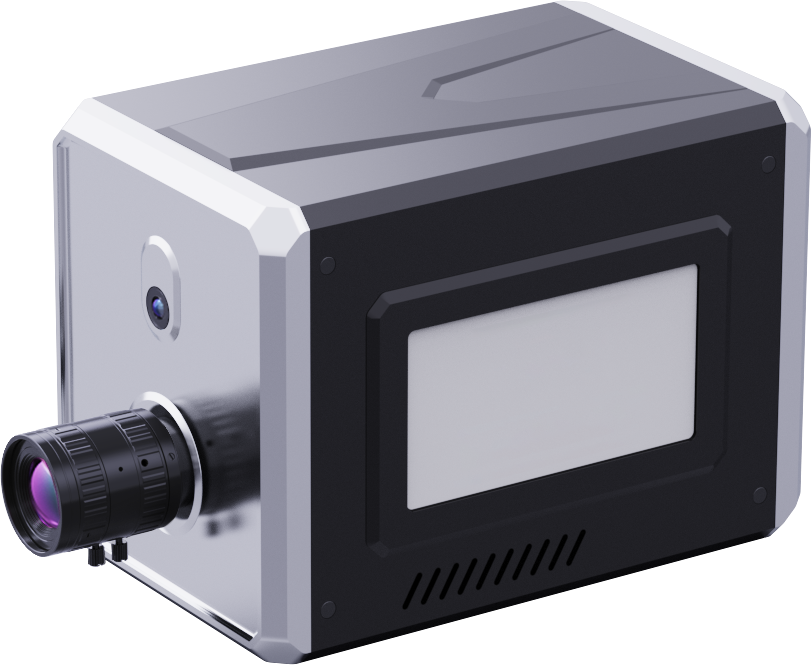

AG-LabSpecM-VN是無面向科教市場推出的一款基于漸變鍍膜分光技術的高光譜相機，它集成了光譜圖像模塊、驅動電源、運動控制模塊、數據采集模塊等，外觀簡潔，操作方便。用戶可借助配套軟件實現自動曝光、自動匹配掃描速度，簡單操作即可在光譜覆蓋范圍內以上百個光譜通道對目標物體進行連續推掃成像，在獲得物體空間特征圖像的同時也獲得其光譜信息。同時，系統也提供數據的校準、預處理、快速預覽和模型分析等功能，便于用戶對采集到的高光譜圖像進行初步分析。

物體的光譜特性與其內在的理化特性緊密相關，使得物體的光譜具有“指紋”效應，故可根據光譜特征來分辨不同的物質成分信息。

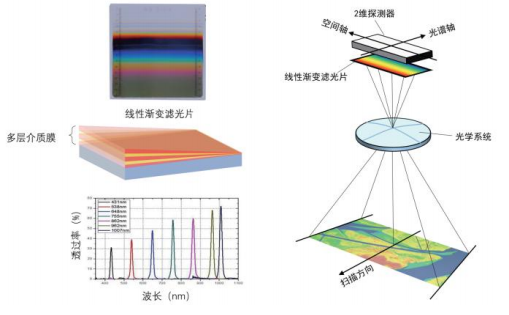

高光譜成像是用大量窄而連續的光譜通道對目標進行成像，將傳統的二維成像技術和光譜技術有機結合所產生的一門新興技術,能夠同時確定物質的內在屬性和外在屬性，通過“圖譜合一的方式直觀地展示物質成分及其空間分布。

相機功能

?可與標準C接口的成像鏡頭或顯微鏡直接集成，實現光譜影像(Mapping)的快速采集

?自動曝光、自動掃措速度匹配、自動采集并保存數據

?輔助取景攝像頭實現對拍攝區城的監控

?數據預覽及校正功能：反射率校正、區域校正

?數據格式完美兼容Envi.SpecSight等數據分析軟件

?千兆以太網：支持遠距圖像傳輸與遙控操作

技術參數

?光譜范圍：420-1000nm

?光譜分辨率：10-15nm

?光譜通道數：>100

?焦距：25(其他焦距可選*)

?工作距離：150-∞

?視場角：18°

?探測器：4504X4096 CMOS

?像素數(空間維X掃描維)：3200X3200（1X）、1600 X1600（2 x）、800X800（4X）

?像素尺寸：2.5 X2.5μm

?數字輸出：8bit/12bit

?幀數：20fps

?曝光時間范圍：11μs-1s

?內置電腦接口：USB3.0+HDMI

?鏡頭接口：C-Mount

?系統電源：DC16.8V

?內置微型處理器：i7處理器、16GB運存、256GSSD

?內置電池：35Wh

?系統功耗：35W

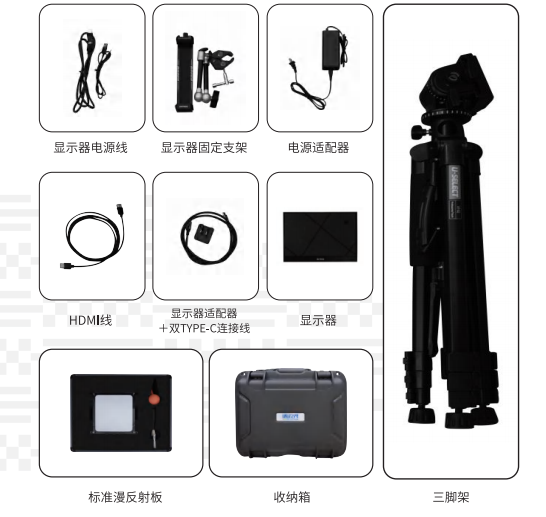

儀器配置

應用案例

1）生物醫學應用

AG-LabSpecM-VN高光譜成像系統在生物醫學領域可用于舌苔檢測、皮膚檢測、黑痣識別等。

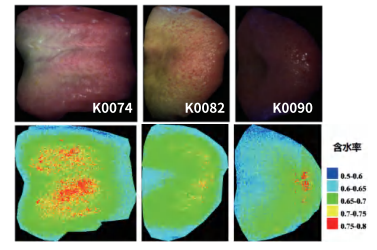

從三位患者舌苔含水率分布圖可知，K0074含水率較高，口水較多，是慢性腎病的表現之一。

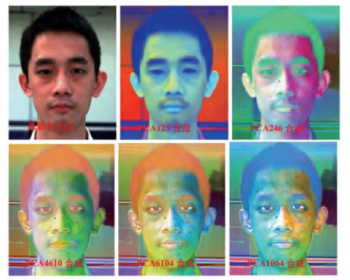

AG-LabSpecM-VN用于人臉黑痣識別

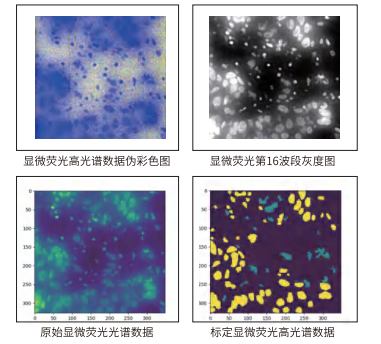

應用于癌細胞識別

2）農業生態林業等應用

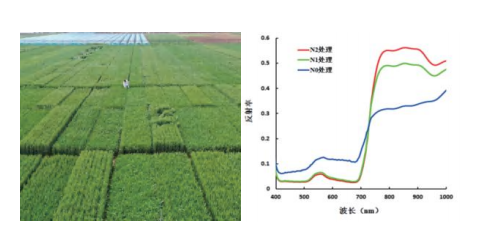

A.戶外農作物長勢監測：將AG-LabSpecM-VN高光譜成像系統放置于三腳架或高架平臺上，用于監測農作物的長勢，如農作物的氮含量、葉綠素、生物量等，也可用于監測農作物的病害及土壤肥力情況，從而為農業精細化管理提供技術支撐。

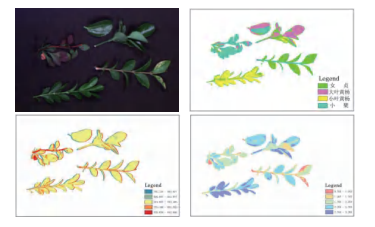

B.樹種鑒定及長勢情況：用AG-LabSpecM-VN高光譜成像系統獲取不同樹種的葉片高光譜影像數據，通過光譜分析法和紋理分析法，可區分不同樹種的葉片和葉片的農學指標分布情況。

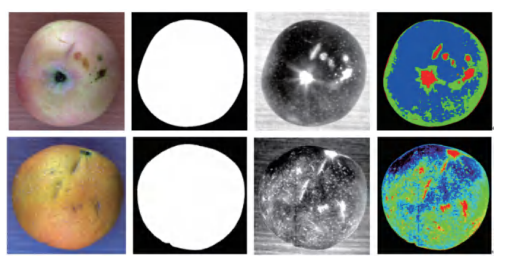

C.果蔬分選：AG-LabSpecM-VN高光譜成像系統可用于快速、準確檢測水果因內部腐爛造成的表皮黑白斑、運輸等過程中的表皮損傷以及水果成熟和糖度等，實現果蔬的快速分選。

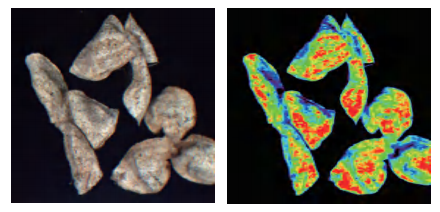

D.藥材霉斑：2013年新會(huì )市陳皮內層RGB圖和霉斑分布圖

產地：上海乾菲諾
