應用領域

CONVIRON GEN1000植物培養箱分為4種不同的子型號，不同型號培養箱適用于不同類型植物的培養

GEN1000 TA Kit型植物培養箱共1層，可應用于水稻、大豆、玉米、小麥、谷子、甘薯、蔬菜、大型花卉等的培養或誘導

GEN1000 SH Kit型植物培養箱有2層和3層配置，適用于擬南芥和小型蔬菜的培養，也適用于水稻、大豆、玉米、小麥等幼苗期的培養或誘導實驗

GEN1000 TC Kit型植物培養箱共4層，可應用于組織培養和幼苗培養

GEN1000 IN Kit型植物培養箱共4層，可應用于孵育或組培實驗

控制器

控制系統

工業級電腦控制器CMP6060，是一個功能強大的PLC控制系統，并非單片機控制器，擁有彩色觸摸屏界面和無限擴展功能，是植物培養箱可靠、方便和友好的控制系統。該控制器可供客戶定制化寫入非標準程序，可顯示與箱體連接使用的其他儀器設備的參數，可在后期增加新的參數輸入或輸出。

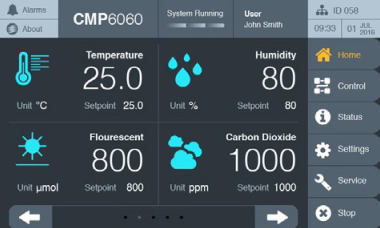

控制器界面

7英寸多彩LCD觸摸屏，控制器面板具有縮放和平移功能

提供了額外的可視化工具，使用戶能夠精細準確地查看和評估數據

基于Windows SE系統

程序及日程管理

實時顯示溫度、相對濕度、光照強度、CO2濃度等信息

儲存16條實時主程序，每條主程序可包含48條子程序

每條子程序間最小時間間隔為1分鐘

每條主程序可定義單獨的24小時為一個周期

多條主程序可組成一個日程，實現單日、多日、季度和年度的日程管理

控制模式

• 標準配置下，箱體所有參數可以以STEP模式（跳躍模式）控制，溫度參數可以以STEP模式（跳躍模式）或RAMP模式（漸變模式）進行控制

• 可選配控制模式附件，使所有參數都可以用STEP模式（跳躍模式）或RAMP模式（漸變模式）兩種方式控制

數據采集及圖形顯示

• 本地數據采集，所有參數每30秒記錄一次

• 若選配遠程數據采集，所有輸入和輸出參數每18秒記錄一次數據

• 參數可以以趨勢圖的形式展現，控制器顯示屏可顯示最多連續5天的趨勢圖，同時顯示“設置值”和“真實值”，用戶可通過縮放功能和全景功能實現對數據的精確查看和對比

• 顯示圖形具有游標功能，可精確顯示游標所在位置的設置值和真實值

警報

• 箱體警報分為可視警報（彩色警報燈）及聲音警報（警報鈴）

• 用戶可設定溫度、濕度等任何參數的警報閾值

• 用戶可設置溫度過程跟蹤警報，用于更嚴密地監測溫度變化

• 箱體儲存最近15次報警信息

• 可選配通過手機或Email通知用戶箱體的報警情況

安全管理

控制器含四級密碼保護，分別為使用者（三人）、管理員（只限一人）、技術人員和廠商

開機延時

• 斷電啟動時，設備具有延遲開機功能，延遲開機時間范圍0-59秒，以便在斷電后降低啟動負荷

• 可選配控制器專用斷電保護系統:可在突然斷電后繼續維持控制器工作5小時，方便數據保存

硬件監控

通過控制器可查看所有輸入/輸出數值和了解多個配件的服務壽命，例如燈泡燃燒時間、循環閥等，并可以為維修時的診斷提供數據依據

遠程控制

可選配遠程控制直接接入控制網絡(luò )，實現控制軟件對箱體參數的控制和數據管理，可生成Excel或圖表格式

基本參數

箱體結構

• 外部尺寸：1040mm(寬) x 825mm(深) x 1955mm(高)，可順利通過標準寬度為915mm寬的門

• 層數


  ?TA Kit：1層

  ?SH Kit：2層或3層，可變換層數

  ?TC Kit：4層，可變換層數

  ?IN Kit：4層，可變換層數

• 培養高度

  ?TA Kit：1105mm，培養高度可調

  ?SH Kit：2層配置提供每層510mm培養高度，高度可調；3層配置提供第一層305mm，第二、三層330mm培養高度

  ?TC Kit：175mm，高度可調

  ?IN Kit：216mm，高度可調

• 培養面積

  ?TA Kit：0.58m²

  ?SH Kit：2層配置：1.05m²，3層配置：1.5 m²

  ?TC Kit：2.1m²

  ?IN Kit：2.1m²

• 培養容積： 781L

• 內部容積：1000L

• 外部箱體材質：粉末噴涂鋼

• 內部箱體材質：白色反光鍍鋅鋼板，防銹且便于清潔

• 門：?jiǎn)伍T(mén)設計，帶磁力密封墊圈，配備鑰匙可將門鎖住

• 觀察窗：可選配每個門240mm x 860mm的觀察窗，方便查看箱體內樣品

• 腳輪：箱體配備腳輪，方便移動；腳輪帶有剎車及固定裝置，便于固定箱體位置

光照控制（25°C條件下測量參數）

• 光源：12W T5 廣譜LED光源

• 光源熱量：由箱體內部空氣流通帶走燈管熱量

• 光照強度：

  ?TA Kit：標準配置提供700μmol/m²/s光強（距離光源15cm處測量）；可選配39W T5HO 熒光燈管，光源強度為1000μmol/m²/s（距離光源15cm處測量）

  ?SH Kit：標準配置提供550μmol/m²/s光強（距離光源15cm處測量）；可選配39W T5HO 熒光燈管，光源強度為450μmol/m²/s（距離光源15cm處測量）

  ?TC Kit：標準配置提供275μmol/m²/s光強（距離光源15cm處測量）；可選配39W T5HO 熒光燈管，光源強度為300μmol/m²/s（距離光源15cm處測量）

  ?IN Kit：標準配置提供275μmol/m²/s光強（距離光源15cm處測量）；可選配39W T5HO 熒光燈管，光源強度為300μmol/m²/s（距離光源15cm處測量）

  ?光照程序：標準配置提供連續控光程序，步程1%；39W T5HO 熒光燈管可選配3級調光或閉環連續光強，步程為1μmol/m²/s，控制范圍從10%光強開始至100%光強

溫度控制（建議環境溫度不高于35°C）

• 控溫范圍：提供關燈時4-40°C，開燈時10-45°C控溫范圍（GEN1000 SH Kit XTIER開燈溫度范圍：15-45°C）

• 箱體溫度均一度：±0.5°C

• 低溫附件：可選配，提供光照下2°C溫度控制（GEN1000 SH Kit XTIER提供LED光源配置下開燈5°C溫度控制）

濕度控制（21°C，50%RH環境條件下測量參數）

• 加濕控制：超聲波加濕，提供開燈時最大75%RH，關燈時最大90%RH濕度控制（25°C露點溫度）（GEN1000 SH Kit XTIER 提供開燈時最大70%RH）

• 控制精度：±6%RH

• 除濕控制：可選配除濕模塊

CO₂控制

• 加CO₂控制：可選配獨立掛壁式CO₂控制系統，可增加箱體CO₂濃度至2900ppm

• 除CO₂控制：可選配除CO₂控制系統，降低箱體CO₂濃度至低于環境CO₂濃度200ppm

制冷系統

• 冷凝單元：箱體采用空氣冷凝單元結合旁路氣體系統不間斷工作，延長壓縮機壽命

• 制冷劑：環保無氟制冷劑

氣流控制

• 氣流方向

  ?TA Kit：空氣通過靜壓箱形成垂直向上氣流，保證箱體溫度的均一性

  ?SH Kit：空氣從后壁靜壓箱水平輸送，提供統一的環境條件。

  ?TC Kit：空氣通過后墻靜壓箱進入單獨的空氣架。然后氣流向上排出，以消除所有燈的熱量，確保溫度均勻。

  ?IN Kit：空氣從后壁靜壓箱水平輸送，提供統一的環境條件。

• 空氣流通：從箱體側面導入新鮮空氣


供電需求

供電需求：230-1?-50Hz-2線接地——16Amp過電保護

質量認證

• 生產廠商通過ISO9001質量體系認證

• 生產廠商通過QPS安全認證

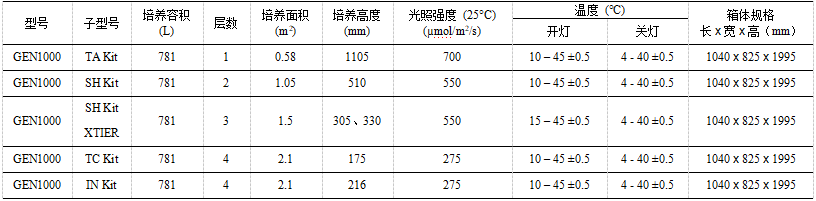

基本參數（標準配置）
