在水果行業中，成熟度是評估水果品質的重要指標，可用于確定采收、運輸、銷售等的最佳時間。部分水果可通過表皮顏色判斷成熟度，如香蕉等；牛油果、獼猴桃等水果則需要采用破壞性測量才能確定。為了給出解決方案，我們驗證了高光譜成像和深度神經網絡(luò )是否能夠預測水果的成熟程度。通過這項工作，我們提供了一個高光譜數據集，并在此基礎上測試了不同的模型，從而展示了小型神經網絡(luò )的優勢。在前人研究中，Pinto等人[1]和Olarewaju等人[2]利用高光譜成像來確定牛油果的成熟程度，Zhu等人[3]利用高光譜數據預測獼猴桃的硬度和可溶性固形物含量，這些研究都是基于經典的機器學習算法進行的。Mollazade等人[4]展示了一個簡單的神經網絡(luò )對番茄含水量的預測能力，Gao等人[5]利用高光譜成像和預訓練的AlexNet（一種深度卷積神經網絡(luò )）可以預測草莓的成熟狀態，這些研究則是基于深度學習神經網絡(luò )的。本文作者使用了更廣泛的模型，記錄了更大的數據集，分析了測量水果成熟度是否需要高光譜數據，或者純彩色圖像就足夠。
高光譜成像 (HSI) 技術是近年來日益流行的一種非破壞性測量技術，該技術基于高光譜相機獲取的光譜數據，其典型光譜范圍可從紫外到近紅外（表1），與標準RGB圖像相比，高光譜圖像有更多的通道，通常超過100個，可通過波長范圍揭示更多被檢測物質的不同化學性質。
表1 高光譜相機的典型波長范圍
類型 | 紫外線(UV) | 可見(VIS) | 近紅外(NIR) |
波長 | 100-380nm | 380-740nm | 740-2500nm |
本文的高光譜圖像獲取系統由3個部分組成（圖1），第一個組件是物體支架，由高光譜相機線掃描工作模式所必需的直線驅動器組成。第二個組件是光源。對于高光譜成像來說，足夠明亮和均勻的光源是必不可少的。鹵素燈和LED燈組合使用，以覆蓋更廣泛的光譜。此外，使用聚四氟乙烯曲率反射器來產生漫反射光。最后一個組件是相機，本研究使用了兩款高光譜相機（Specm FX 10和INNO-SPEC Redeye 1.7），以便更好地驗證結果，并覆蓋不同的波長范圍。Specm FX 10有224個通道，光譜范圍400-1000 nm；INNO-SPEC Redeye 1.7有252個通道，光譜范圍950-1700nm。使用折射計測量可溶性固形物的含量，使用硬度計測量穿透阻力以確定果肉的硬度。試驗收集了1038份牛油果和1522份獼猴桃的數據，它涵蓋了兩種水果從未熟到過熟的成熟過程，高光譜數據集可通過https://github.com/cogsys-tuebingen/deephs fruit獲得。圖1 高光譜圖像獲取系統：帶有物體支架的直線驅動器、光源和相機。獲得高光譜圖像后，首先采用簡單的基于像素的神經網絡(luò )剔除背景，并訓練它來區分背景和水果，然后將水果分為3類進行研究，即未熟、成熟、過熟，將硬度、甜度和整體成熟度作為研究指標，建立一個小的光譜卷積神經網絡(luò )，專門用于成熟果實的應用。本文構建了高光譜卷積神經網絡(luò )（Hyperspectral Convolutional Neural Network，HS-CNN）水果分類的架構（圖2），將整個網絡(luò )設計的盡可能簡單和小，輸入一個水果的高光譜數據，3個卷積層從輸入的光譜數據提取特征映射，采用批歸一化（Batch Normalization）加快訓練過程，使用平均池化（average pooling），最后的分類發生在CNN的頭部，由一個全局平均池化層（global average pooling layer）和一個全連接層（fully connected layer）組成。全局平均池化層大大減少了參數的數量，使預測更加的穩定。使用旋轉、翻轉、隨機噪聲和隨機切割作為數據增強技術，用Adabound對神經網絡(luò )進行優化，根據驗證損失提前停止，以防止過度擬合。在數據集中測試了5個模型，分別為具有徑向基核的支持向量機(SVM)、k-最近鄰分類器（kNN）、ResNet18、AlexNet和高光譜卷積神經網絡(luò )(HS-CNN)。測試集為18個標記的高光譜記錄，測試結果如表2所示，每個神經網絡(luò )給出三個值。當網絡(luò )能夠訪問整個高光譜記錄時，Full值給出了準確度。大多數情況下HS-CNN模型是優于參考模型的，該模型預測牛油果硬度，準確率達93.33%以上，預測牛油果的成熟度水平，準確率均90%以上；預測獼猴桃的成熟程度要比預測牛油果困難得多，因此所有模型的預測精度都明顯較低。然而，我們的模型仍然能預測獼猴桃的硬度和成熟度，準確率分別接近70%和80%。通過移除或替換高光譜卷積神經網絡(luò )的組成部分，研究不同部分的影響。以牛油果為例，研究了這些操作的硬度測試精度。隨機剪切和增加測試時間可提高測試準確性（表3-1）；深度分離卷積可以防止過擬合，增加測試精度（表3-2）；網絡(luò )的頭部使用卷積部分的特征映射確定分類結果，全局平均池化減少參數的數量，防止了過擬合，提高精確性（表3-3）；焦點損失函數可改善測試精度（表3-4）；學習率值為0.01的Adabound算法更好（表3-5）；平均池化的精確度比最大池化的精度更高（表3-6）。
Augmentation variant | Accuracy |
Full augmentation | 93.3 % |
Without test time augmentation | 70.8 % |
Without random noise | 73.3 % |
Without random cut | 69.3 % |
No transformation augmentation | 80.0 % |
| |
| Global Average Pooling with additional layer | |
| |
| |
| |
| Stochastic gradient descent | |
| |
| Adabound with default parameters | |
| Adabound with learning rate | |

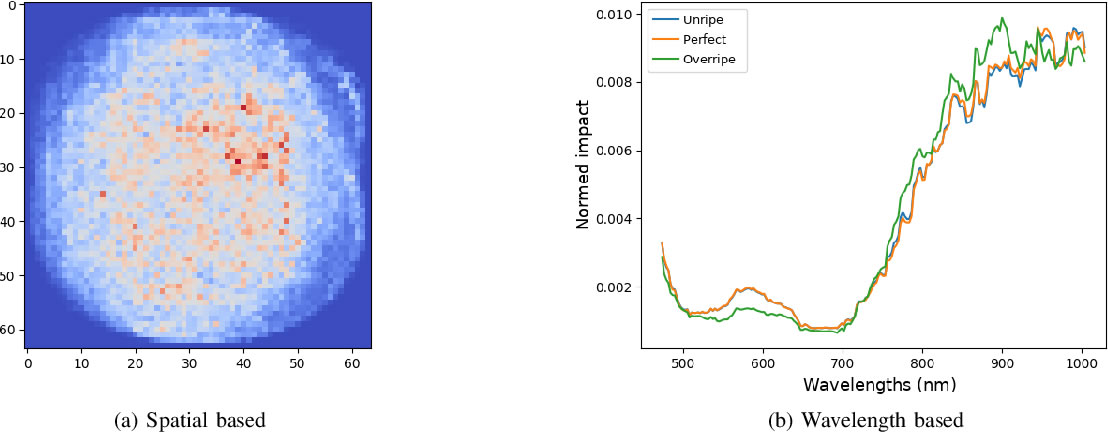

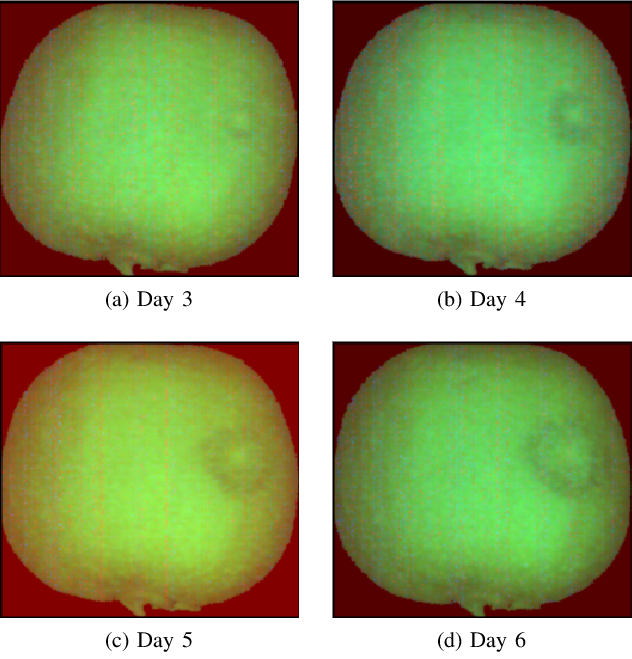

使用積分梯度（Integrated gradient）來查看高光譜記錄的哪些部分對確定水果的狀態是重要的，這種技術可以顯示神經元對網絡(luò )決策的影響，在一定程度上驗證神經網絡(luò )的決策過程，驗證了預測正確性。圖3a給出了對牛油果成熟度預測影響的空間分布，這種影響均勻的分布在整個水果上。圖3b顯示了基于波長的影響，主要決策發生在800nm以上。此外，在一定程度上，該網絡(luò )利用520 ~ 650 nm的可見光范圍來區分未成熟果實和成熟果實。這個范圍與牛油果的可見變化相匹配?？偟膩?lái)說，通過卷積神經網絡(luò )學習的特征似乎是可信的。圖3 決策因子對牛油果狀態判定的影響基于空間，(b)基于波長。此外，本文還介紹了一種為特定任務生成高光譜記錄假彩色圖像（false color image）的技術（圖4）。訓練了一個基于像素的自動編碼器(圖4a)，對水果的高光譜圖像進行編碼和解碼，使用均方誤差進行訓練，潛在空間的大小為3，將其解釋為彩色圖像。使用編碼器的嵌入作為分類器網絡(luò )的輸入(圖4b)，并訓練分類器以區分成熟度等級。最終得到了一個專門編碼信息以區分成熟度等級的編碼器。以這種方式訓練的編碼器可以生成假彩色圖像，從而可視化成熟過程。對于牛油果（圖5），成熟的部分從果實的底部一直長到頂部。對于獼猴桃的硬度分布（圖6），水果上慢慢長出一個受損的部分。圖4 預訓練方法的架構自動編碼器分類器網絡(luò )。本文的研究表明，卷積神經網絡(luò )可用于高光譜數據，將水果分為三類(未熟、成熟和過熟)。HS-CNN分類器網絡(luò )在牛油果成熟狀態分類方面表現出卓越的性能，在獼猴桃成熟狀態分類方面表現出良好的性能。[1] J. Pinto, H. Rueda-Chac′on, and H. Arguello, “Classification of Hass avocado (persea americana mill) in terms of its ripening via hyperspectral images,” TecnoL′ogicas, vol. 22, no. 45, pp. 109–128, 5 2019.[2] O. O. Olarewaju, I. Bertling, and L. S. Magwaza, “Non-destructive evaluation of avocado fruit maturity using near infrared spectroscopy and PLS regression models,” Scientia Horticulturae, vol. 199, pp. 229–236, 2 2016.[3] H. Zhu, B. Chu, Y. Fan, X. Tao, W. Yin, and Y. He, “Hyperspectral Imaging for Predicting the Internal Quality of Kiwifruits Based on Variable Selection Algorithms and Chemometric Models,” Scientific Reports, vol. 7, no. 1, pp. 1–13, 12 2017.[4] K. Mollazade, M. Omid, F. A. Tab, S. Mohtasebi, and M. Sasse-Zude, “Spatial mapping of moisture content in tomato fruits using hyperspectral imaging and artificial neural networks,” in International workshop on Computer Image Analysis in Agriculture, 2012.[5] Z. Gao, Y. Shao, G. Xuan, Y. Wang, Y. Liu, and X. Han, “Real-time hyperspectral imaging for the in-field estimation of strawberry ripeness with deep learning,” Artificial Intelligence in Agriculture, vol. 4, pp.31–38, 1 2020.由于相關研究?jì)热莘浅?zhuān)業，難免有些理解不準確或者編輯整理的疏漏，請以英文原文為準。
