野外長期使用PAM進行葉綠素熒光測量的實用指南，
使用R包“LongTermPAM”進行設置、安裝、數據處理和解釋
葉綠素熒光技術是研究植物光合作用光反應調控的“利器”，而脈沖振幅調制(PAM)葉綠素熒光測量更是憑借非侵入性?xún)?yōu)勢，為解析光合功能與葉綠素熒光(ChlF)的機制關聯、推動遙感太陽誘導熒光(SIF)數據解讀提供關鍵支撐。然而，長期野外PAM測量因野外環境干擾、儀器安裝維護復雜、數據處理困難等問題，應用一直受限。
2025年9月4日，Photosynthesis Research在線發表題為“A practical guide to long-term field PAM chlorophyll fluorescence measurements: setup, installation, data processing with R package ‘LongTermPAM’ and interpretation”的研究論文，文章針對上述痛點給出了系統性解決方案。該研究不僅提供了長期野外PAM系統安裝的詳細指南，還開發了專屬R包“LongTermPAM”用于數據處理，并結合北歐針葉林的實測數據驗證方法有效性，為相關領域研究提供了重要參考。
使用PAM熒光儀進行長期野外葉綠素熒光測量的難點主要集中在儀器部署、數據處理和結果解讀三方面，研究團隊圍繞這三大核心問題展開突破：
儀器部署：定制化安裝方案應對野外挑戰
野外環境中，風力、溫度變化、雨雪等都會(huì )影響儀器穩定性和測量準確性。研究團隊針對木本植物(如Scots pine歐洲赤松、Norway spruce挪威云杉)的生長特性，設計了專屬的圓柱形熒光計安裝支架(圖1)，可靈活適配不同枝條形態(垂直頂枝、水平側枝等)，確保測量頭、葉片、枝條間的相對幾何位置穩定。

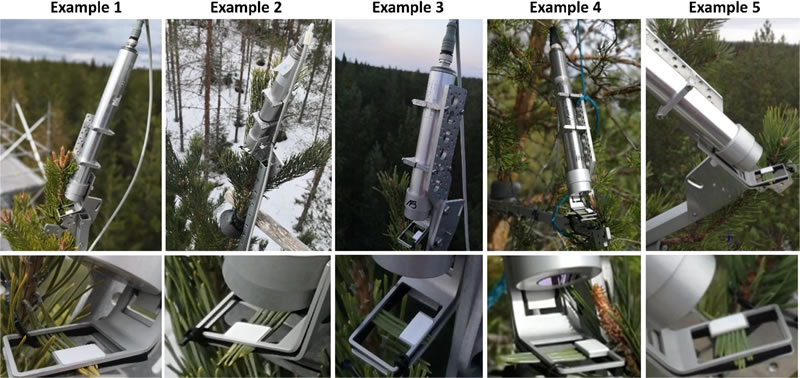

圖1 MONI-PAM熒光儀測量頭在松樹上的安裝實例。展示定制支架的靈活性，可適配不同枝條形態：例1-3為垂直頂枝安裝，例4-5為水平側枝安裝，確保測量系統穩定。
同時，研究明確了儀器參數設置的關鍵原則：
測量光(ML)：需保持強度和頻率穩定，避免干擾最小熒光(Fo)估算。建議在植物生長旺盛期(Fv/Fm≈0.8)初始化設置，MONI-PAM系統目標信號范圍為300-500 mV，兼顧信號質量與避免飽和。
飽和脈沖(SP)：強度需達6000-10000 μmol m-2 s-1 PAR，持續時間300-800 ms，確保PSII初級電子受體完全還原；同時需控制脈沖間隔，減少長期光損傷(研究采用30分鐘間隔，日均 PAR劑量可忽略)。
溫度校正：LED光源輸出受溫度影響顯著(紅色LED在-20~20℃間輸出變化達25-30%)，需通過氣候室校準推導校正函數，避免晝夜/季節溫度差異導致的參數偏差。
數據處理：LongTermPAM R包實現自動化質控
野外測量易受露水、積雪、昆蟲遮擋等干擾，產生異常數據。手動篩選不僅耗時，還存在主觀偏差。為實現數據處理的自動化質控，研究團隊傾力開發的“LongTermPAM” R包(開源地址：https://github.com/chaoxzhang/LongTermPAM)，通過三步流程實現數據自動化處理(圖2)。

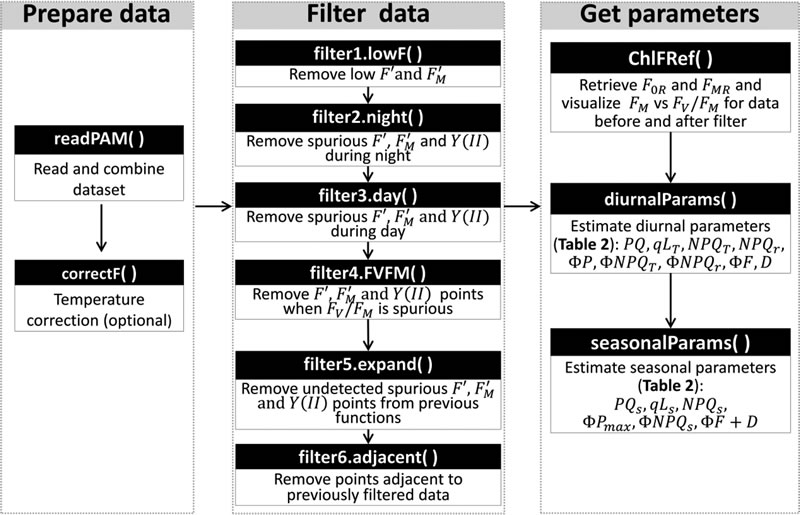

圖2 LongTermPAM R包的工作流程。包含三個核心步驟：(1)數據準備[readPAM ()函數讀取數據]；(2)數據過濾(filter1~filter6函數剔除異常值，如低F'、Fm異常、Fv/Fm異常等)；(3)參數計算[diurnalParams ()計算日變化參數，seasonalParams ()計算季節變化參數]，并提供可視化工具評估過濾效果。
數據準備：讀取MONI-PAM等系統的CSV/txt格式數據，整合PAR、溫度、熒光信號(F'、Fm')等信息；
異常篩選：基于熒光參數的物理意義(如F'與Fm' 的比例關系、量子產額ΦP的合理性)和變化速率(夜間Fm驟變可能為雨雪干擾)，自動剔除異常值；
參數計算：批量生成光化學淬滅(PQ)、非光化學淬滅(NPQ)及其相關量子產額(如ΦP光化學產額、ΦNPQ熱耗散產額)等核心參數(表1)。

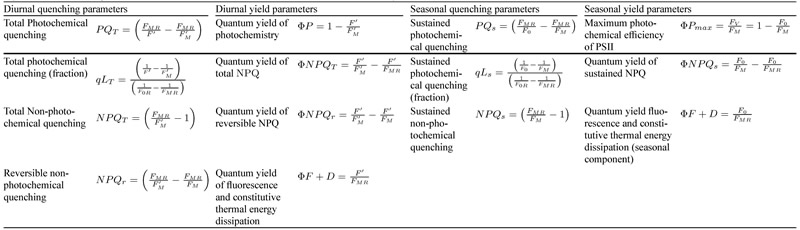

表1 依據 Porcar-Castell（2011）的方法從MONI-PAM數據中提取的葉綠素熒光參數
經測試，該包可有效過濾雨雪、露水導致的異常數據，使Fm與Fv/Fm的相關性(R2)從0.48 提升至0.91，相對均方根誤差(RRMSE)從0.21降至0.09(圖4)，大幅提升數據質量。

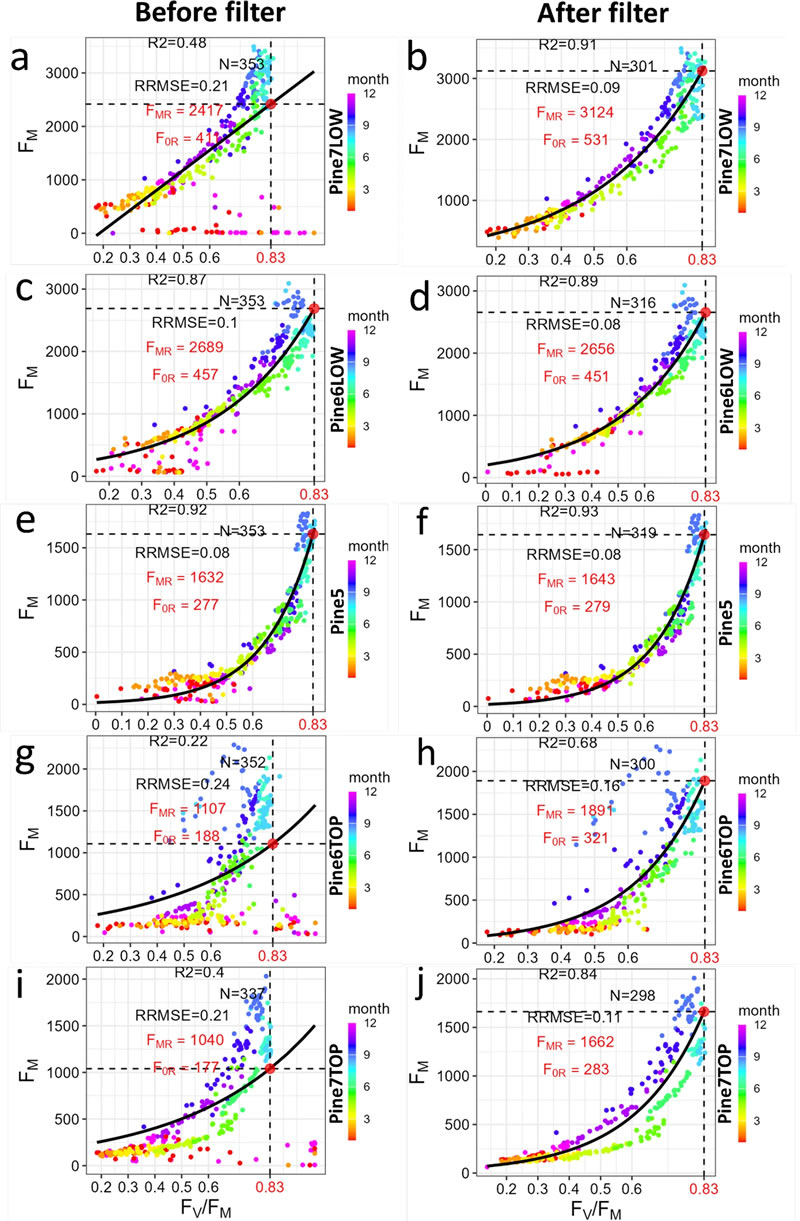

圖4 2014-2015年歐洲赤松數據中，Fm與Fv/Fm的相關性(過濾前vs過濾后)。左列為過濾前數據，存在大量異常值(R2=0.48，RRMSE=0.21)；右列為過濾后數據，異常值顯著減少(R2=0.91，RRMSE=0.09)。垂直虛線為參考Fv/Fm=0.83，水平虛線為對應參考最大熒光 Fmr。
結果解讀：PQ-NPQ框架揭示光合調控機制
葉綠素熒光信號與光合功能的關聯受光化學淬滅(PQ，反映光反應能量分配)和非光化學淬滅(NPQ，反映熱耗散)共同調控。研究建立了理論框架(圖3)，明確三者的動態關系：
ΦFm(最大熒光產額)與ΦP(光化學產額)：NPQ增加時，二者均下降，呈非線性關系；PQ僅影響ΦP，不影響ΦFm，表現為沿ΦP軸的左右偏移。
ΦF(熒光產額)與ΦP：關系復雜，取決于PQ與NPQ的主導作用——NPQ主導時呈正相關，PQ主導時呈負相關，二者抵消時呈中性(圖3c)。

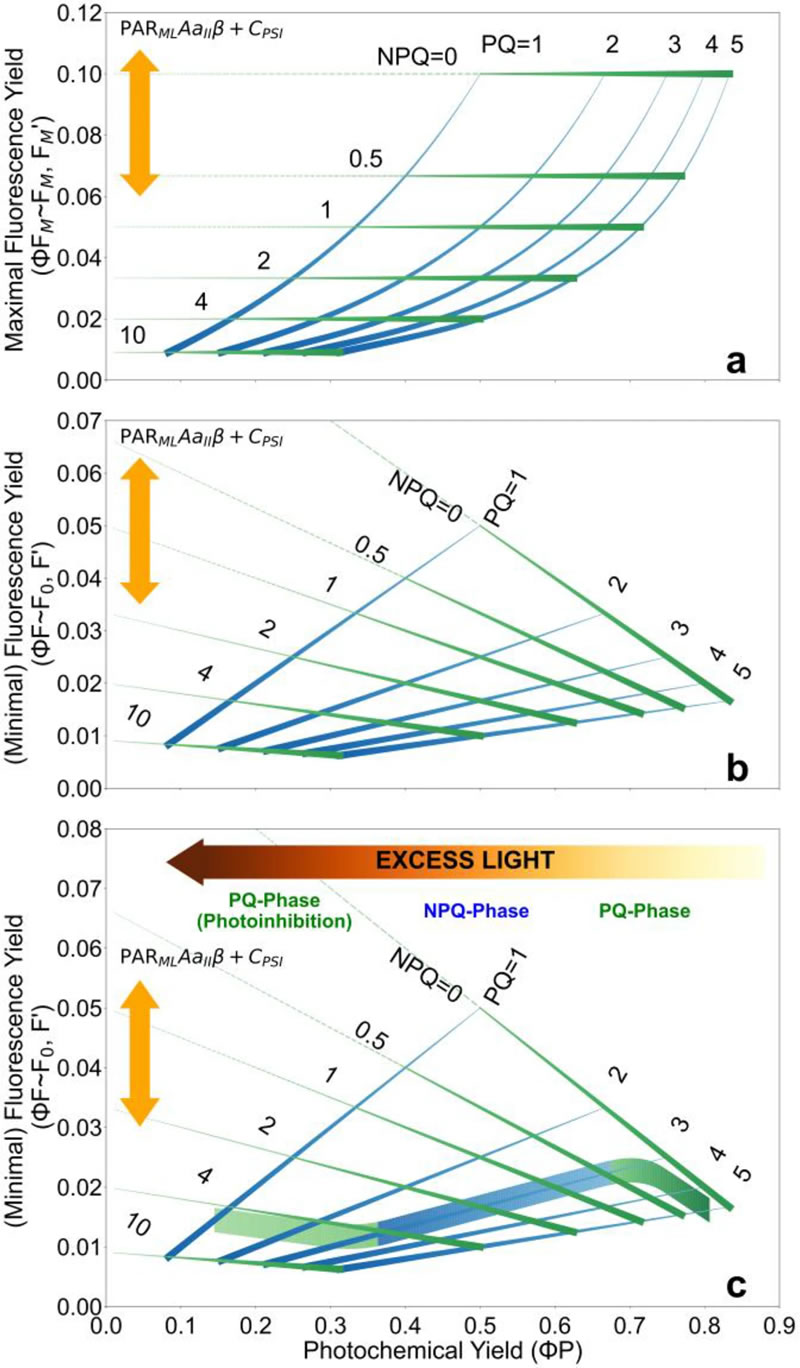

圖3 PQ與NPQ調控下，PSII光化學產額(ΦP)與熒光參數的理論關系。a. ΦFm(最大熒光產額，對應Fm'或Fm)與ΦP的關系：藍色線為NPQ增加的響應，綠色線為PQ增加的響應，NPQ升高時二者均下降；b.ΦF(熒光產額，對應F'或Fo)與ΦP的關系：受 PQ和NPQ共同調控；c.過剩光下ΦF與ΦP的三階段關系：PQ階段(PQ主導，ΦF隨 ΦP 下降而升高)→NPQ 階段(NPQ 主導，二者同步下降)→光抑制階段(NPQ飽和，PQ再次主導)；黃色箭頭表示PARml、A、αII等因素對熒光信號的比例影響。
結合北歐針葉林的實測數據(2014-2015年、2016-2017年兩期數據集)，研究驗證了該框架的適用性：冬季葉片Fo、Fm顯著下降，Fv/Fm降低，NPQs(持續非光化學淬滅)升高，反映低溫下植物通過熱耗散保護光合機構；而林冠上層葉片的NPQs顯著高于下層，體現光照環境對光合調控的影響(圖5、圖6)。

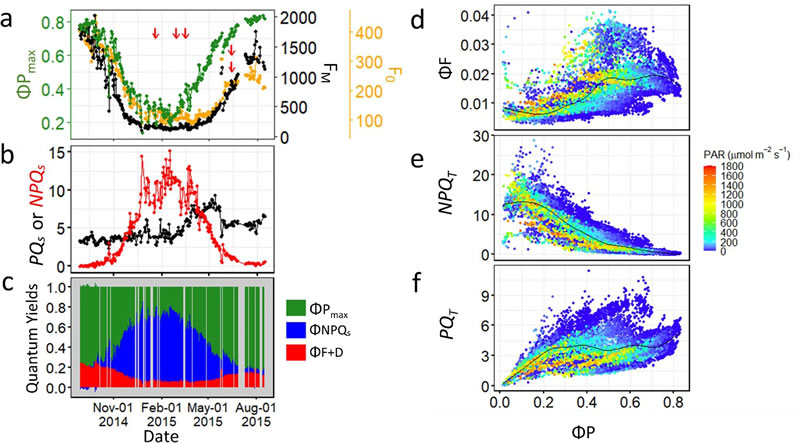

圖5 2014-2015年歐洲赤松(Pine7TOP)的季節尺度熒光參數動態。a. Fo、Fm與 Fv/Fm(ΦPmax)的季節變化：冬季Fo、Fm下降，Fv/Fm降低；b. PQs(持續光化學淬滅)與 NPQs(持續非光化學淬滅)：冬季NPQs升高；c. ΦPmax、ΦNPQs、ΦF+D(熒光+組成型熱耗散產額)的動態；d-f. ΦF、NPQ_T、PQ_T 與ΦP的關系(GAM模型擬合)，符合圖3的理論框架。

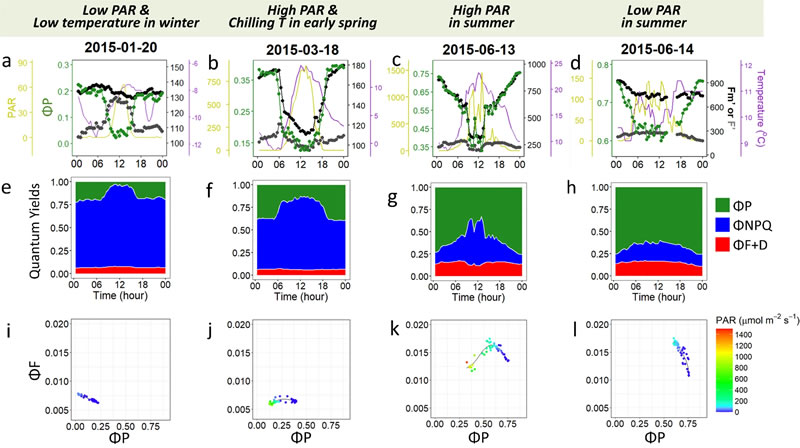

圖6 歐洲赤松(Pine7TOP)不同環境條件下的日尺度熒光參數動態。a,e,i：冬季低溫低光條件(2015-01-20)，NPQ弱，ΦP波動??；b,f,j：早春低溫高光條件(2015-03-18)，NPQ升高，ΦP午間下降；c,g,k：夏季高光條件(2015-06-13)，PQ-NPQ階段明顯；d,h,l：夏季多云低光條件(2015-06-14)，NPQ弱，主要為PQ階段。
該研究的核心貢獻在于：
方法論突破：首次系統整合了長期野外PAM 測量的“安裝-參數設置-數據處理-結果解讀” 全流程指南，降低了技術門檻；
工具創(chuàng )新：LongTermPAM R包為海量數據質控提供標準化工具，可適配不同PAM系統(如MICRO-PAM)；

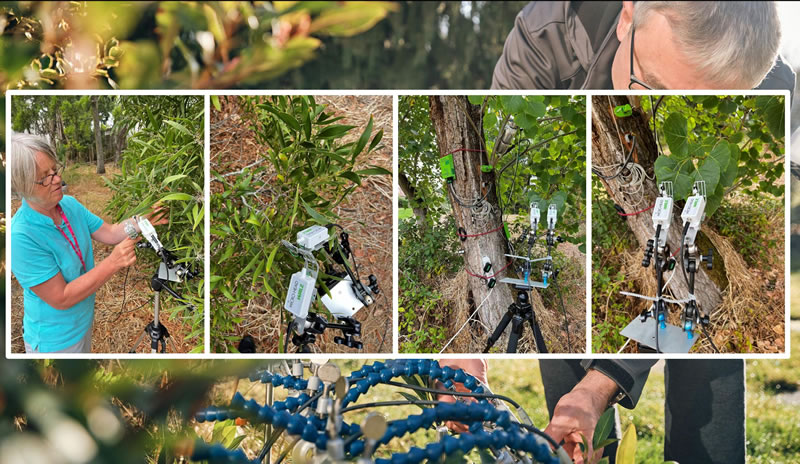

圖片來源：PEPG Workshop現場，感謝荷蘭屯特大學曾亦鍵老師分享
機制深化：明確了葉片光吸收(A)、PSII/PSI能量分配(αII)、PSI熒光貢獻(CPSI)等因素對熒光參數的影響，為遙感 SIF 數據的地面驗證提供關鍵依據。
同時，研究也指出了未來方向：當前對葉片光吸收、PSI熒光貢獻的野外動態監測方法仍有限，需結合光譜成像、氣體交換等技術，進一步完善光合調控的多尺度觀測體系；此外，飽和脈沖的“完全飽和假設”(PQ=0)在強NPQ條件下的適用性仍需驗證，需推動儀器技術與理論模型的協同創(chuàng )新。
該研究不僅為長期野外PAM測量提供了“從理論到實踐”的完整解決方案，還為遙感SIF數據的地面驗證和機制解讀搭建了橋梁。通過明確PQ、NPQ對葉綠素熒光信號的調控規律，未來可更精準地通過衛星SIF數據反演生態系統光合動態，為全球碳循環研究、氣候變化響應評估提供關鍵技術支撐。
對于科研人員而言，無論是開展森林、農田生態系統的長期光合監測，還是探索植物抗逆生理機制，這份指南和工具包都將成為重要助力。感興趣的讀者可通過原文網頁獲取全文及補充材料，也可直接在GitHub獲取LongTermPAM包進行實踐。
特別注釋?zhuān)?/span>本研究由芬蘭赫爾辛基大學大氣和地球系統科學研究所，德國WALZ公司，Hyyti?l? 森林站，北京師范大學地理科學學院共同合作完成，德國WALZ公司的應用科學家Erhard E. Pfündel博士參與了MONITORING-PAM的系統描述并協助了論文的寫作。
