主要功能

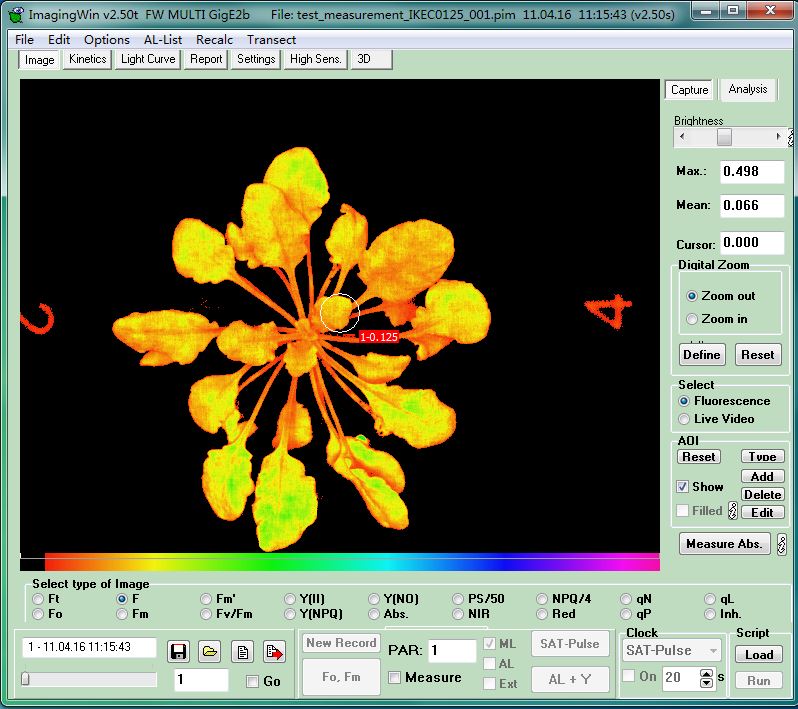

成像功能：對 Ft、Fo、Fm、Fv/Fm、F、Fm’、Y(II)、Y(NO)、Y(NPQ)、NPQ、qN、qP、qL、ETR、Abs.、NIR、Red 等至少 17 種參數進行成像分析。測定調節性能量耗散 Y(NPQ)，反映植物光保護能力，測定非調節性能量耗散 Y(NO)，反映植物光損傷程度。

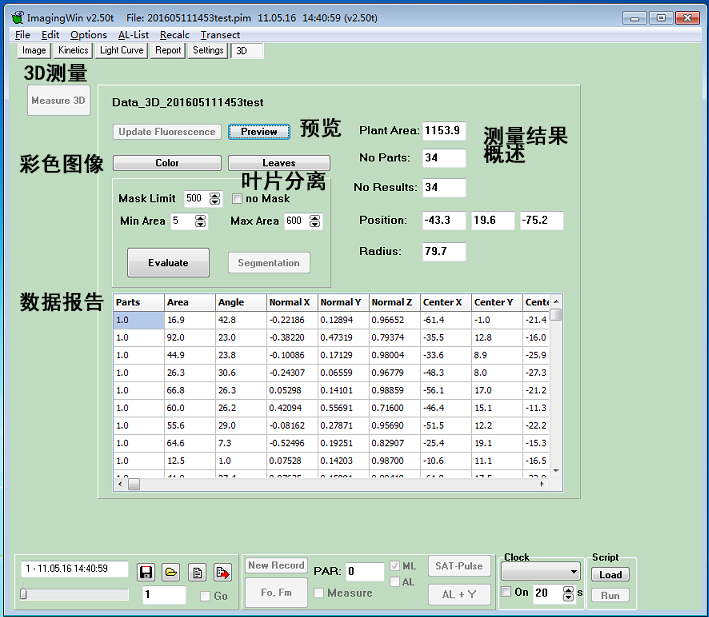

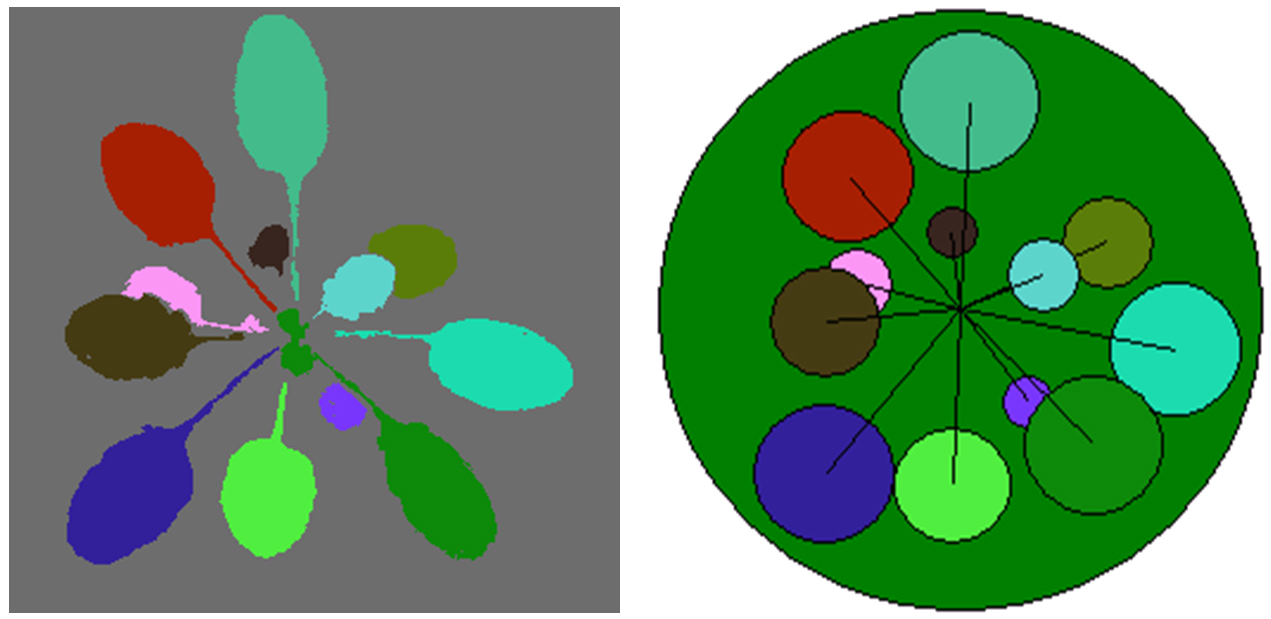

植物表型：葉片形態和蓮座形態參數，測量植株葉片數，角度，常態，形狀，面積，蓮座形態，結構，總面積，蓮座周長。
程序測量功能：可程序測量熒光誘導曲線、快速光曲線和暗弛豫，也可手動測量；在測量過程中能自動分析所有熒光參數的變化趨勢
AOI 功能：可在測量前或測量后任意選擇感興趣的區域（AOI），程序將自動對選擇的 AOI 的數據進行變化趨勢分析，并在報告文件中顯示相關 AOI 的數據。所有報告文件中顯示的數據都可導出到 EXCEL 文件中。
成像異質性分析功能：對任意參數任意時間的成像，可在圖像上任意選取兩點，軟件自動對兩點間的數據進行橫向異質性分析，并可導出到 EXCEL 文件中。
成像數據范圍分析功能：對任意參數任意時間的成像，可分析任意兩個熒光數值之間有多少個像素點，多少面積（cm²）。
突變株篩選功能：可跟據成像結果快速篩選光合、產氫/油、抗逆（抗鹽、抗旱、抗病等）等突變株。
微藻毒理研究功能：可同時測量 96 個微藻樣品（對照和處理組）的光合活性，軟件自動給出處理組樣品相對于對照組的光合抑制百分比。
吸光系數測量功能：快速測量葉片的吸光系數。吸光系數測量光源： 16 個紅光（660 nm）和 16 個近紅外（780 nm）LED，用于測量植物葉片或藻類樣品 PAR 吸光系數。

應用領域

光合作用研究：可以在完全相同的條件下同時對大量樣品進行成像
植物表型研究：帶熒光測量的表型成像系統
植物病理學：病斑部位（包括肉眼不可見時）成像以及病斑擴散的時空動力學
植物脅迫生理學：肉眼不可見脅迫損傷的早期檢測
遺傳育種：出苗后大規?？焖俸Y選高光合/抗旱/抗熱/抗凍/抗病等植株
突變株篩選：快速篩選模式植物的光合突變株、抗逆突變株、產氫微藻突變株等
微藻毒理學：不同毒物濃度多個重復的樣品一次測完，軟件自動計算抑制比率
分子生物學：宏觀水平上檢測樣品的綠色熒光蛋白（GFP）熒光

技術參數

熒光測量光源： 44個藍色 LED，450 nm，測量光強度 0.5 μmol m^-2 s^-1，最大光化光強度 2300 μmol m^-2 s^-1，飽和脈沖強度 5000 μmol m^-2 s^-1
吸光系數測量：16 個紅光（660 nm）和 16 個近紅外（780 nm）LED，用于測量樣品 PAR 吸光系數。
成像面積：10×10 cm
光強異質性：測量區域光強異質性小于 ±7％。
測量參數：Ft、Fo、Fm、Fv/Fm、F、Fm’、Y(II)、Y(NO)、Y(NPQ)、NPQ、qN、qP、qL、ETR、Abs.、NIR、Red等。
測量植株葉片數，角度，常態，形狀，面積，蓮座形態，結構，總面積，蓮座周長。
